John Deere 648H — Панель предохранителей
· 45 позиций в составе· 1 моделей
Взрыв-схема узла «Панель предохранителей» John Deere 648H: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.

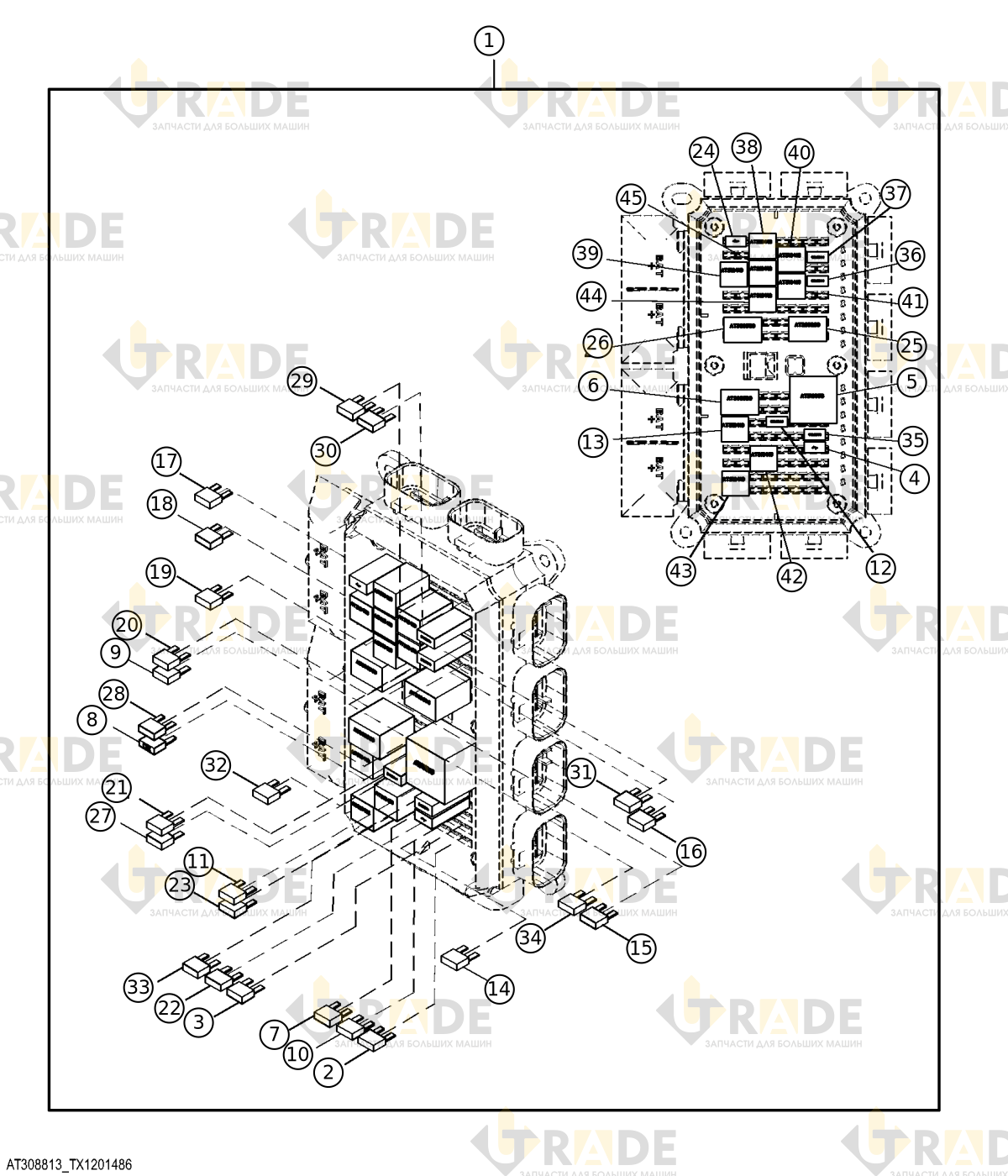

Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
23 из 45- Блок управления электрооборудованием блока предохранителей1
- Ампер, красный, миниатюрный лезвийный1
- Миниатюрный штырьковый электрический предохранитель1
- Диод, 6 А1
- Реле1
- Реле одноконтактное двухпозиционное, 12 вольт, 20 ампер1
- Предохранитель1
- Предохранитель, 30 ампер1
- Штекерный предохранитель, 25 ампер1
- Миниатюрный штырьковый электрический предохранитель1
- Предохранитель1
- Миниатюрный автоматический выключатель, 15 ампер1
- Реле одноконтактное двухпозиционное, 14 вольт, 20 ампер1
- Ампер, красный, миниатюрный лезвийный1
- Ампер, красный, миниатюрный лезвийный1
- Ампер, красный, миниатюрный лезвийный1
- Ампер, красный, миниатюрный лезвийный1
- Ампер, красный, миниатюрный лезвийный1
- Ампер, красный, миниатюрный лезвийный1
- Ампер, красный, миниатюрный лезвийный1
- Ампер, красный, миниатюрный лезвийный1
- Миниатюрный штырьковый электрический предохранитель1
- Миниатюрный штырьковый электрический предохранитель1
Ещё 22 позиций состава и артикулы — после регистрации.
ЗарегистрироватьсяПрименяется в моделях
Другие узлы 648H
