John Deere 1910E — Жгут проводов передней рамы и разъемы (001676 - )
· 82 позиций в составе· 1 моделей

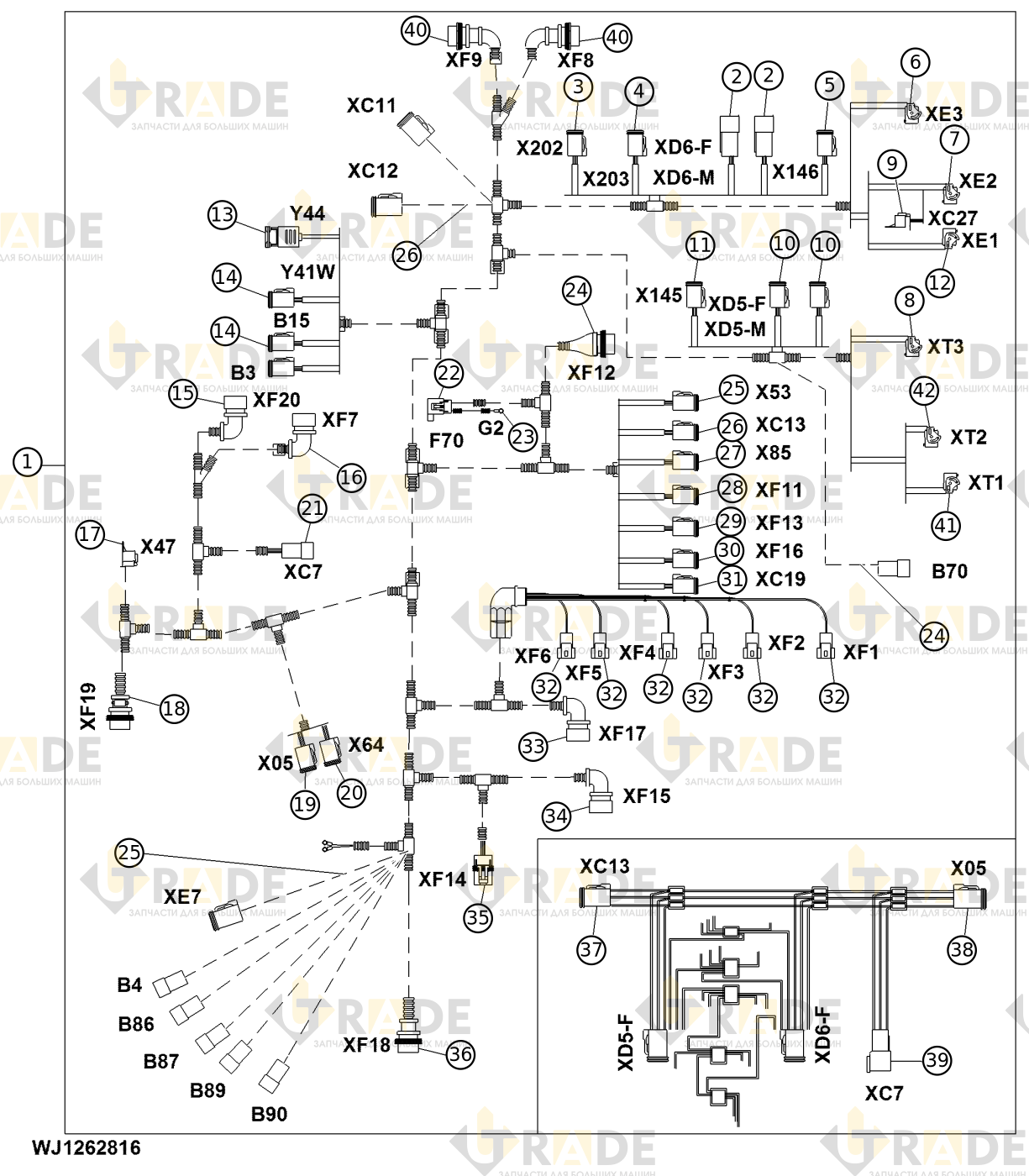

Взрыв-схема узла «Жгут проводов передней рамы и разъемы (001676 - )» John Deere 1910E: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
41 из 82- Жгут проводов передней рамы1
- Контакт электрического разъема1
- Контакт электрического разъема оранжевый, 6-контактный1
- Контакт электрического разъема оранжевый, 6-контактный1
- Контакт электрического разъема1
- Контактный штифт клеммы электрического разъема1
- Контакт электрического разъема1
- Корпус внешнего электрического разъема черный, на 6 контактов1
- Заглушка отверстия электрического разъема1
- Корпус электрического разъема1
- Контакт электрического разъема оранжевый, 6-контактный1
- Колпачок электрического разъема1
- Контакт электрического разъема1
- Корпус внешний разъема электрического серый, 4 контакта1
- Оранжевый электрический разъем в сборе, 4 контакта1
- Корпус внешнего электрического разъема синий, 32 контакта1
- Корпус электрического разъема4
- Контакт выходного электрического разъема1
- Контакт внешнего электрического разъема1
- Колпачок полости разъема жгута проводов1
- Корпус внешнего электрического разъема, 48 контактов1
- Корпус электрического разъема2
- Контакт выходного электрического разъема1
- Контакт внешнего электрического разъема1
- Колпачок полости разъема жгута проводов1
- Корпус внешнего электрического разъема синий, 32 контакта1
- Корпус электрического разъема4
- Контакт выходного электрического разъема1
- Контакт внешнего электрического разъема1
- Колпачок полости разъема жгута проводов1
- Колпачок полости разъема жгута проводов1
- Корпус серого внутреннего электрического разъема, гнезд 31
- Устройство блокировки электрического разъема синее, 3 контакта1
- Контакт электрического разъема1
- Контактный штифт клеммы электрического разъема1
- Контакт электрического разъема1
- Корпус внешнего электрического разъема черный, на 6 контактов1
- Заглушка отверстия электрического разъема1
- Контакт электрического разъема оранжевый, 6-контактный1
- Контакт электрического разъема1
- Корпус внешний разъема электрического серый, 4 контакта1
Ещё 41 позиций состава и артикулы — после регистрации.
