John Deere 1910E — Джойстик правый, Basic / Navi/Scale (001042 - 001285)
· 55 позиций в составе· 1 моделей

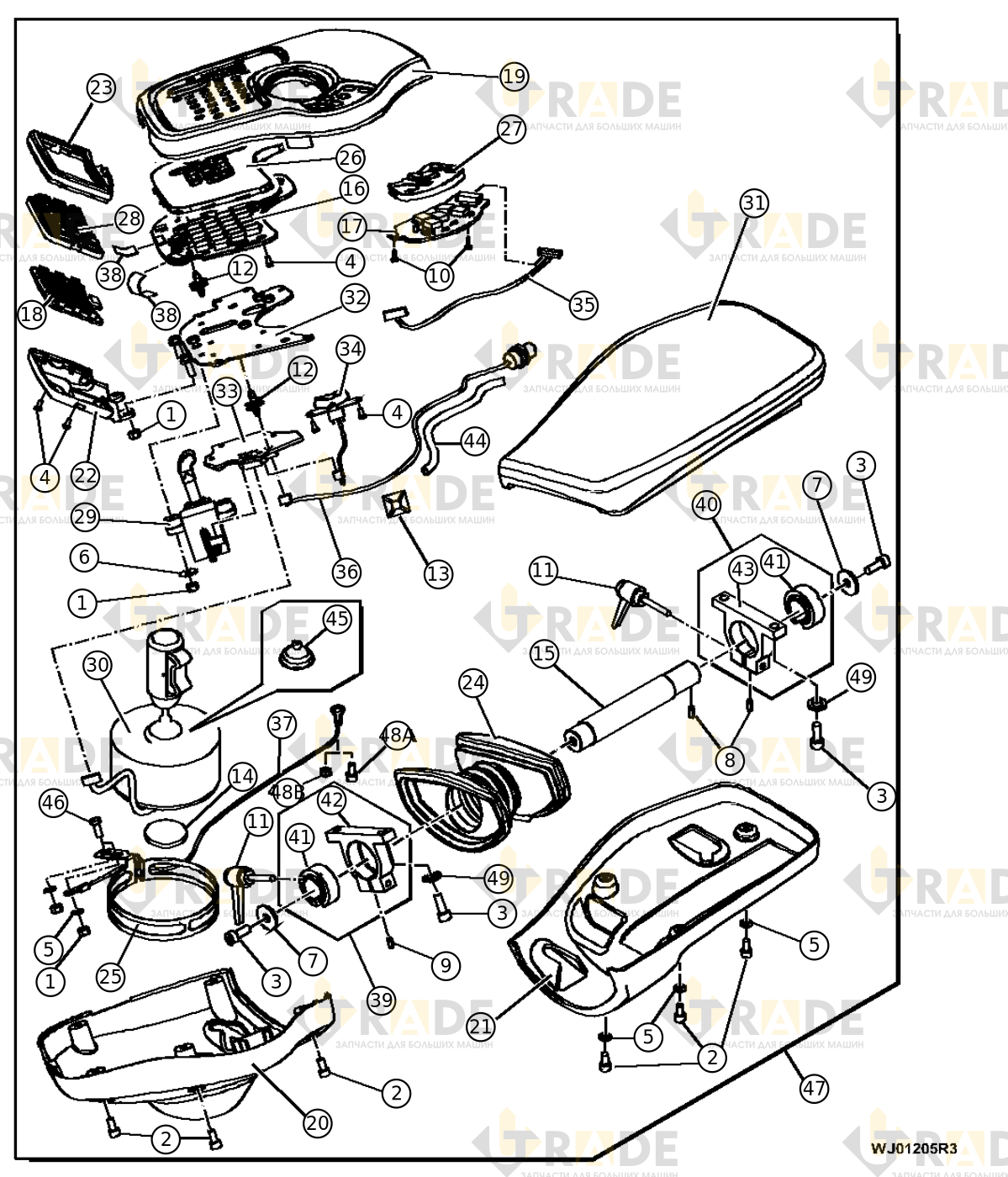

Взрыв-схема узла «Джойстик правый, Basic / Navi/Scale (001042 - 001285)» John Deere 1910E: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
28 из 55- Шестигранная гайка M56
- Винт9
- Винт с шестигранным углублением, M6×166
- Винт с цилиндрической головкой, M3×67
- Шайба с круглым отверстием6
- Шайба с круглым отверстием2
- Плоская шайба круглая2
- Пружинный штифт2
- Пружинный штифт1
- Винт2
- Рычаг управления2
- Втулка дистанционная7
- Основание джойстика1
- Накладка1
- Прямой штифт с отверстием1
- Плата управления джойстика1
- Печатная плата для джойстика правой ручки управления1
- Печатная плата для джойстика правой ручки управления1
- Печатная плата для джойстика правой ручки управления1
- Панель управления ПС1
- Нижняя панель подлокотника ПС1
- Защитная панель подлокотника, правая сторона1
- Панель1
- Панель джойстика1
- Крышка1
- Крепление джойстика, правая сторона1
- Кнопка, правая сторона1
- Кнопка, правая сторона1
Ещё 27 позиций состава и артикулы — после регистрации.
