John Deere 1910E — Консоль и дисплей в сборе, XL PC ( - 001147)
· 96 позиций в составе· 1 моделей
Взрыв-схема узла «Консоль и дисплей в сборе, XL PC ( - 001147)» John Deere 1910E: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.

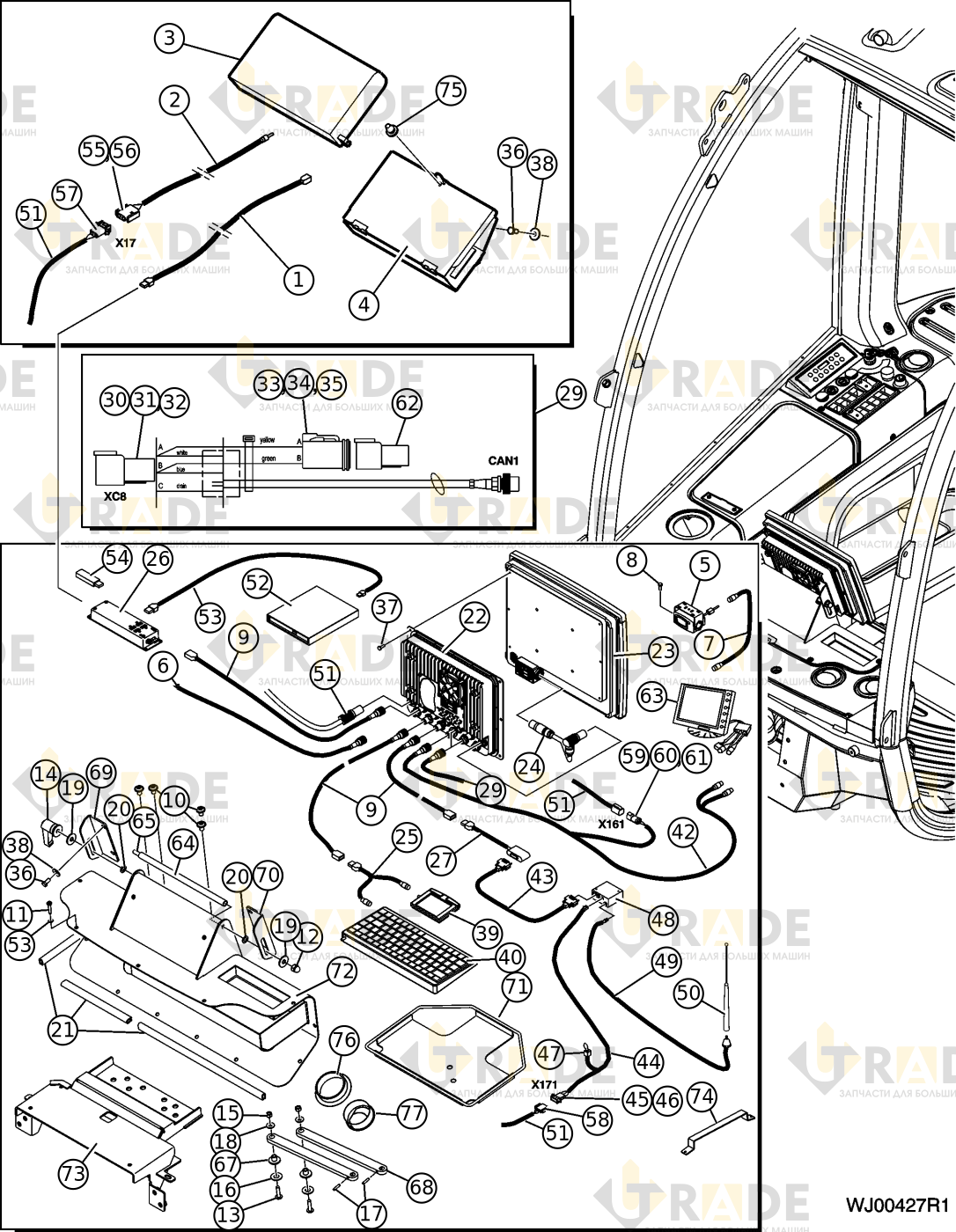

Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
48 из 96- Жгут проводов1
- Жгут проводов1
- Изделие аппаратного обеспечения1
- Варочный кронштейн в сборе1
- Камера видеонаблюдения1
- Жгут проводки консоли и дисплея в сборе1
- Жгут проводов1
- Болт с шестигранной головкой, M5×122
- Жгут проводов3
- Винт с шестигранным углублением и фланцем, M8×124
- Винт с потайной головкой самонарезающий, 0,19« х 0,984»13
- Гайка шестигранная корончатая, M81
- Винт с шестигранным подголовком и фланцем, M6×252
- Ручка1
- Гайка самоконтрящаяся шестигранная, M62
- Шайба2
- Стальная разрезная штифтовая пружинная шпонка2
- Шайба2
- Шайба с круглым отверстием4
- Контргайка2
- Уплотнитель3
- Аппаратное обеспечение двухъядерного компьютера1
- Жгут проводки консоли и дисплея в сборе1
- Литиевая батарея1
- Осевая вентиляторная установка1
- Микрокомпьютер жесткого диска1
- Монитор1
- Микрокомпьютер1
- Жгут проводов1
- USB-накопитель (флешка), 16 ГБ1
- Изделие аппаратного обеспечения1
- USB-хаб, 4 порта с интегрированным блоком питания1
- Жгут проводов1
- Аппаратное обеспечение: адаптер USB 2-портовый для компьютера1
- Жгут проводов1
- Контакт внешнего электрического разъема серый, 3 контакта1
- Контакт электрического разъема3
- Контакт электрического разъема оранжевый, на 3 контакта1
- Внутренний разъем электрический серый, 3 контакта в сборе1
- Устройство блокировки электрического разъема синее, 3 контакта1
- Контакт электрического разъема3
- Шестигранный болт, M6×126
- Винт с цилиндрической головкой, M4×126
- Шайба с круглым отверстием6
- Компьютерная принадлежность1
- Позиция компьютерного оборудования1
- Компьютерная принадлежность1
- Позиция компьютерного оборудования1
Ещё 48 позиций состава и артикулы — после регистрации.
