John Deere 1910E — Крепления, воздушный фильтр и бачок расширения
· 57 позиций в составе· 1 моделей
Взрыв-схема узла «Крепления, воздушный фильтр и бачок расширения» John Deere 1910E: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.

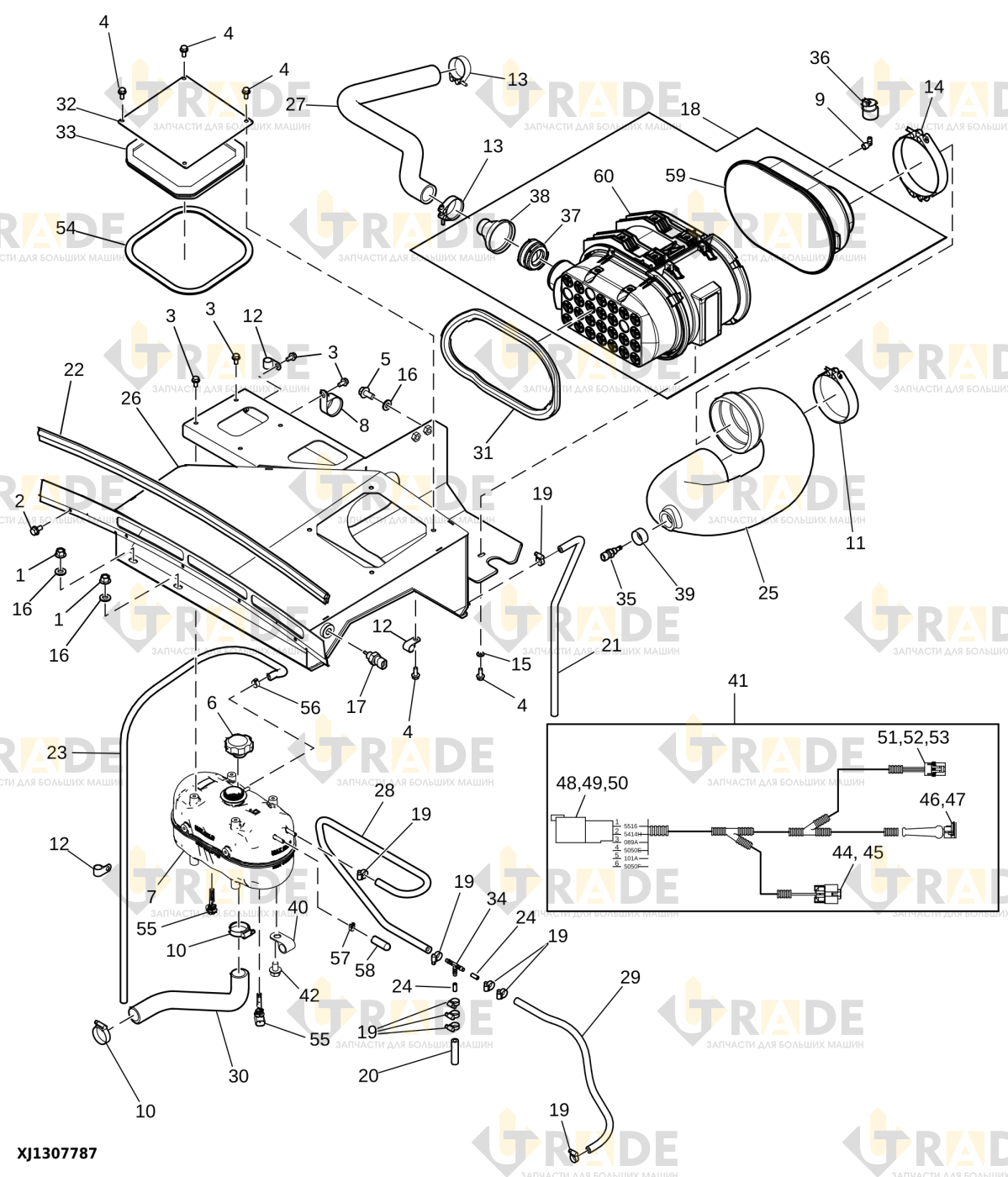

Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
29 из 57- Фланцевая гайка2
- Шестигранный винт с фланцем, M6×167
- Винт шестигранный с фланцем, M8×166
- Винт с шестигранной головкой и фланцем, M8×208
- Винт с шестигранной фланцевой головкой, M12×252
- Заполнительная крышка расширительного бачка1
- Расширительный бачок, 8 л1
- Кронштейн1
- Отвод фитинговый1
- Хомут шланга2
- Хомут шланга1
- Кронштейн2
- Хомут шланга2
- Хомут шланга2
- Хомут шланга1
- Контршайба3
- Контргайка4
- Датчик1
- Заглушка воздухоочистителя1
- Воздушный фильтр в сборе1
- Хомут шланга9
- Уплотнитель1
- Шланг1
- Дроссельная заслонка2
- Шланг воздушного фильтра1
- Защита вентилятора1
- Всасывающий шланг1
- Обтекателя шланг1
- Уплотнитель1
Ещё 28 позиций состава и артикулы — после регистрации.
