John Deere 1910E — Жгут проводов и разъемы, передняя рама
· 57 позиций в составе· 1 моделей
Взрыв-схема узла «Жгут проводов и разъемы, передняя рама» John Deere 1910E: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.

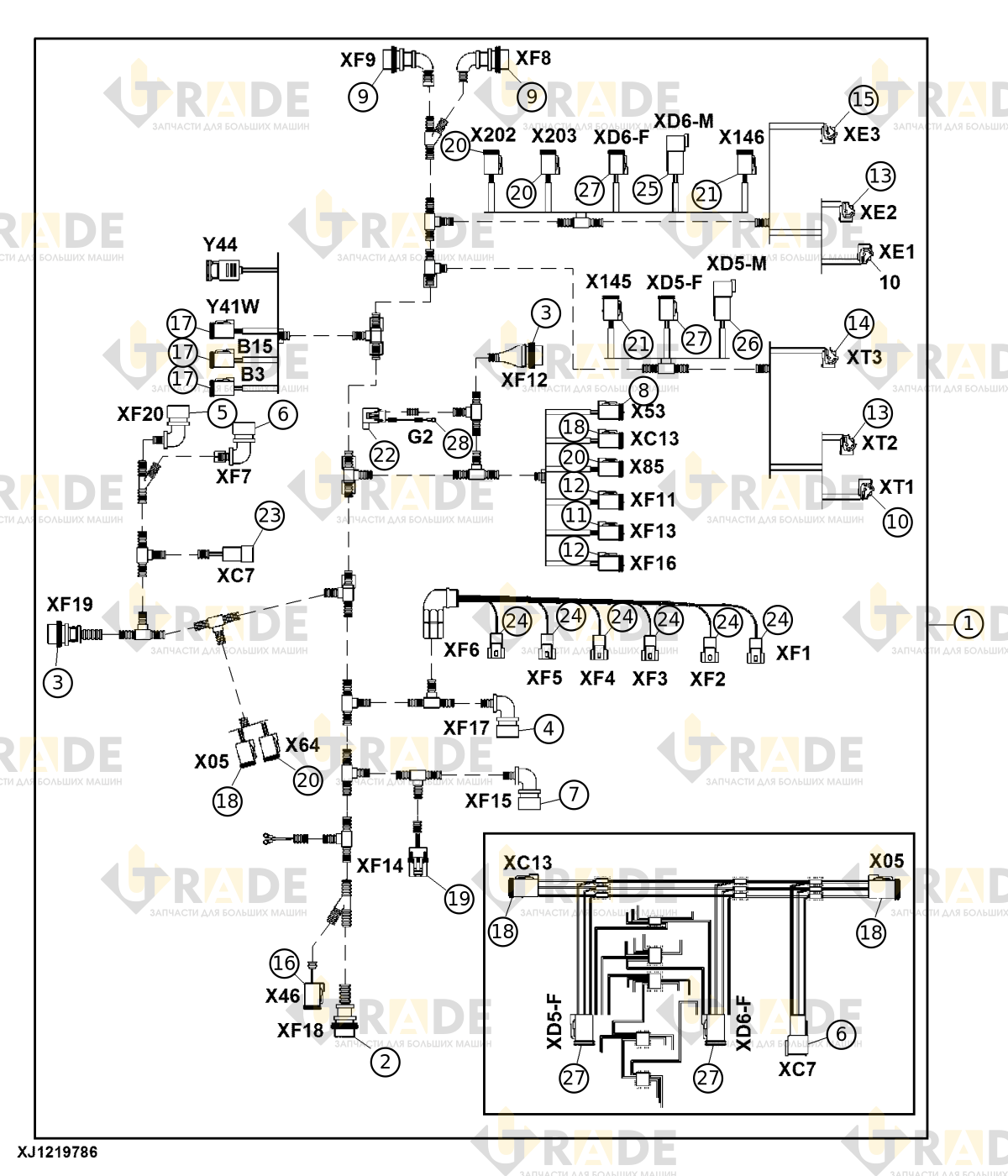

Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
29 из 57- Корпус электрического разъема1
- Колпачок электрического разъема черный1
- Контакт внешнего электрического разъема1
- Контакт внешнего электрического разъема1
- Уплотнитель электрического разъема1
- Уплотнитель электрического разъема1
- Корпус электрического разъема1
- Колпачок электрического разъема черный1
- Контакт внешнего электрического разъема1
- Контакт внешнего электрического разъема1
- Уплотнитель электрического разъема1
- Разъем электрический в сборе1
- Замок1
- Пробка1
- Контактное гнездо1
- Разъем электрический в сборе1
- Замок1
- Контактное гнездо1
- Электрический разъем2
- Устройство блокировки электрического разъема синее, 3 контакта2
- Контакт электрического разъема1
- Электрический разъем1
- Черный электрический разъем1
- Контакт электрического разъема3
- Уплотнение электрического разъема3
- Корпус электрического разъема1
- Запирающая гайка1
- Контактное гнездо1
- Электрический разъем2
Ещё 28 позиций состава и артикулы — после регистрации.
