John Deere 1910E — Топливный бак
· 65 позиций в составе· 1 моделей
Взрыв-схема узла «Топливный бак» John Deere 1910E: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.

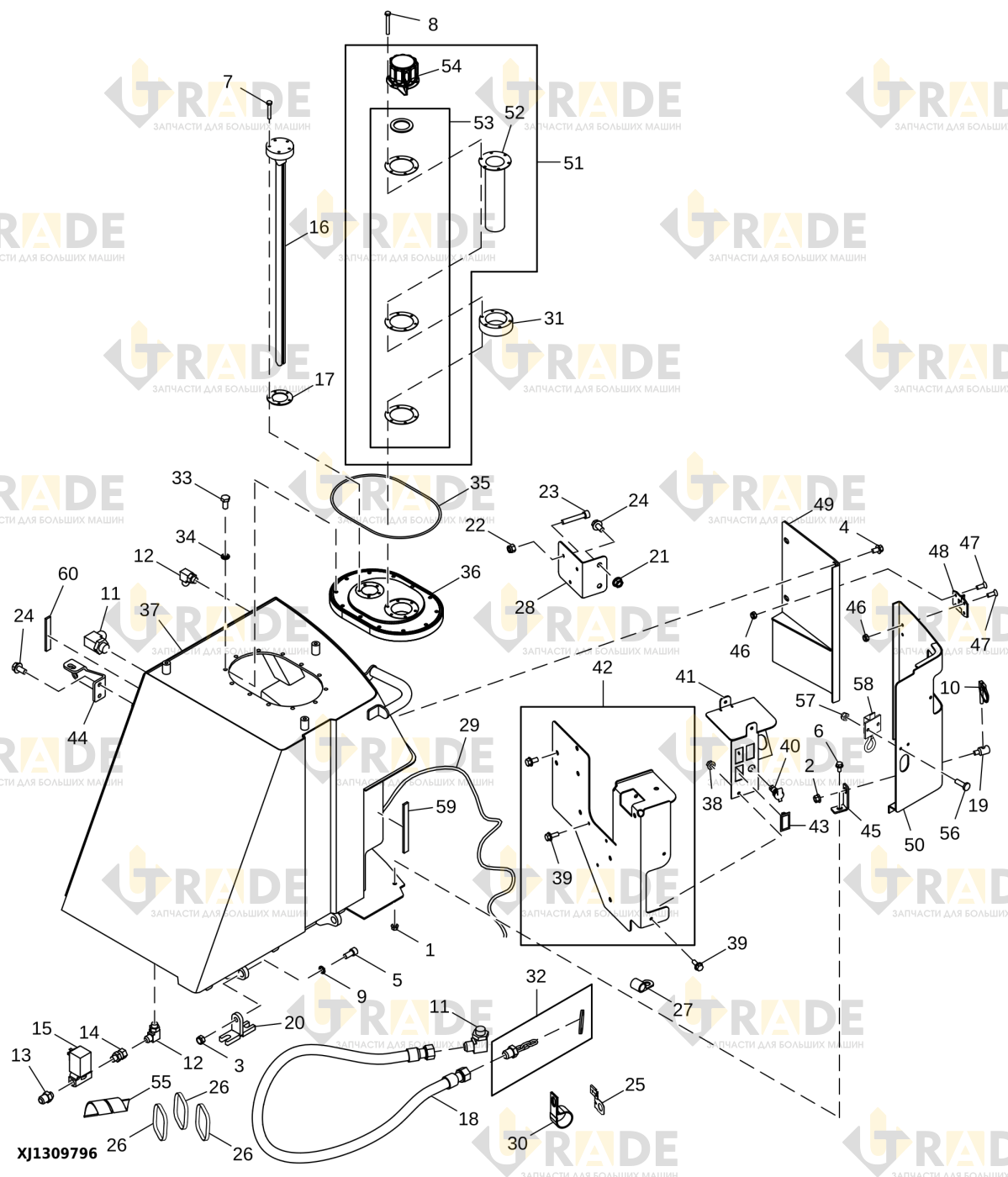

Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
33 из 65- Фланцевая гайка1
- Фланцевая гайка1
- Гайка стопорная шестигранная, M122
- Винт с шестигранной головкой и фланцем, M10×169
- Винт с шестигранным подголовником, M12×252
- Винт шестигранный с фланцем, M8×161
- Винт с шестигранной головкой, M5×305
- Винт с шестигранной головкой, M5×406
- Шайба с круглым отверстием2
- Быстросъемный штифт1
- Угловой фитинг2
- Угловой фитинг2
- Фитинг1
- Фитинг1
- Распределительный клапан1
- Датчик уровня топлива1
- Прокладка топливного бака1
- Топливная магистраль1
- Шпилька круглого сечения, M10×401
- Петля2
- Контргайка шестигранная с фланцем, M82
- Шестигранная самоконтрящаяся гайка, M53
- Винт с шестигранным потайным головкой, M5×303
- Винт шестигранный с фланцем, M8×164
- Аксессуар электрического разъема1
- Хомут5
- Хомут шланга1
- Кронштейн топливного бака1
- Жгут проводов топливного бака1
- Хомут болтовой1
- Фланец1
- Крышка1
- Болт с шестигранной головкой12
Ещё 32 позиций состава и артикулы — после регистрации.
