Caterpillar 140H — Управление сцеплением в сборе
· 46 позиций в составе

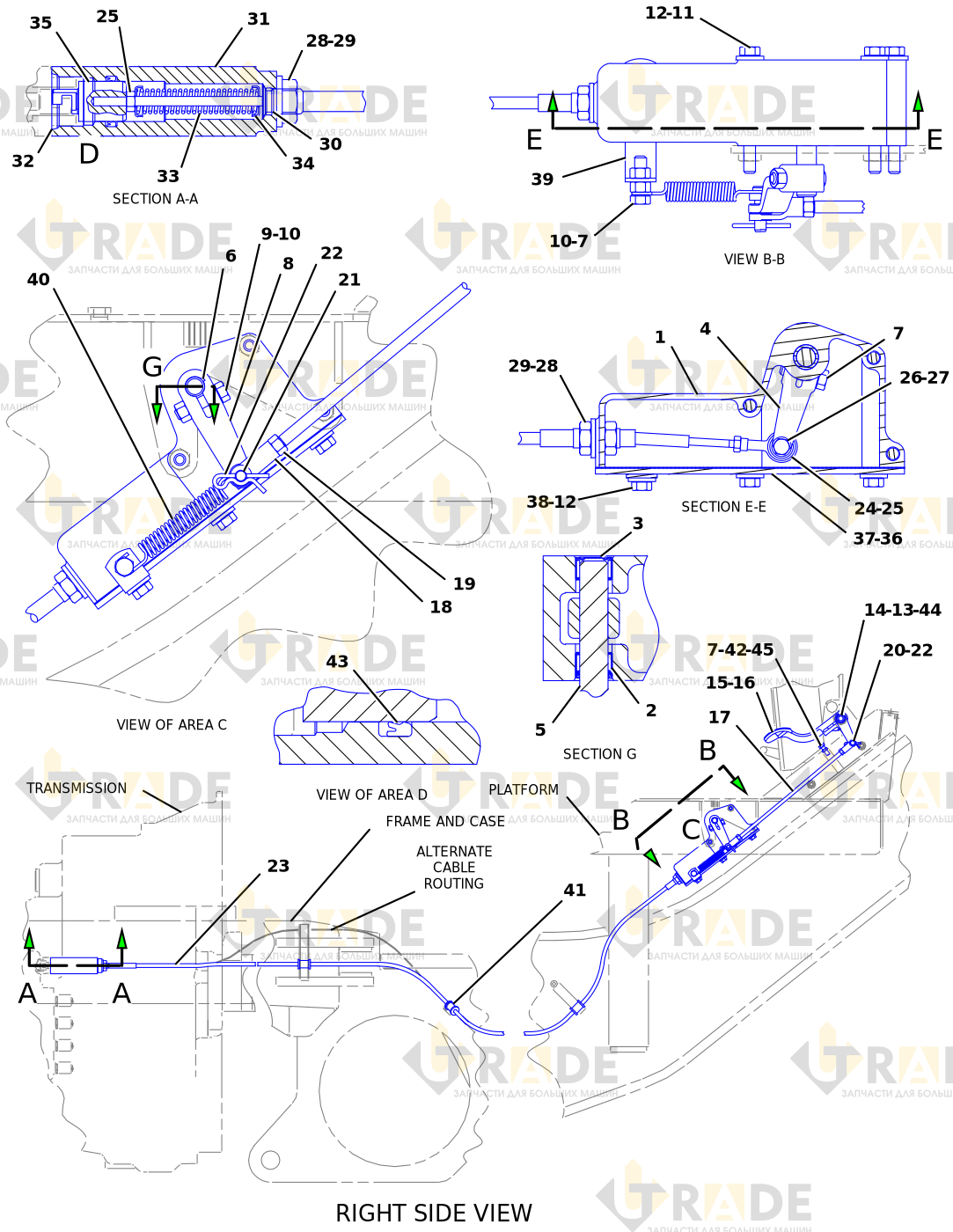

Взрыв-схема узла «Управление сцеплением в сборе» Caterpillar 140H: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
23 из 46- КОЖУХ1
- ПОДШИПНИК - РОЛИКОВЫЙ1
- ПОДШИПНИК В СБОРЕ - ИГОЛЬЧАТЫЙ1
- РЫЧАГ1
- ВАЛ1
- СЕГМЕНТНАЯ ШПОНКА2
- БОЛТ3
- РЫЧАГ1
- БОЛТ1
- ГАЙКА3
- БОЛТ3
- ЖЕСТКАЯ ШАЙБА9
- РЫЧАГ1
- ПОДШИПНИК В СБОРЕ - ИГОЛЬЧАТЫЙ2
- ПЕДАЛЬ УПРАВЛЕНИЯ МУФТОЙ СЦЕПЛЕНИЯ1
- БОЛТ С 12-ГРАННОЙ ГОЛОВКОЙ1
- ШТОК1
- ГОЛОВКА ШАТУНА2
- ГАЙКА ПОЛНОЙ ВЫСОТЫ2
- ШТИФТ1
- ШТИФТ - ШПЛИНТУЕМЫЙ1
- ФИКСАТОР2
- КАБЕЛЬ В СБОРЕ1
