Caterpillar 140H — Клапаны и тяги в сборе - 4-х цилиндровый, правый; 5-ти цилиндровый, левый
· 48 позиций в составе

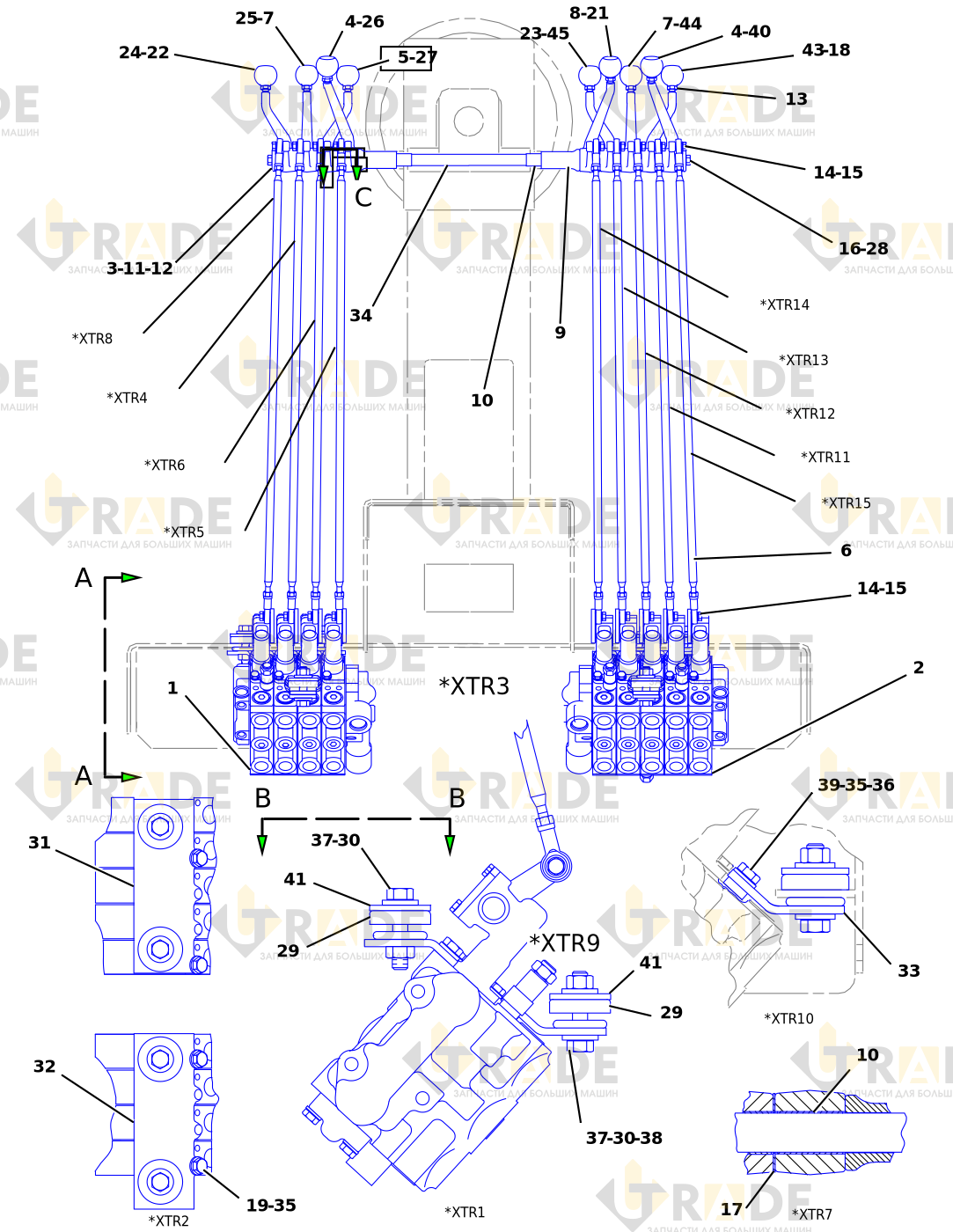

Взрыв-схема узла «Клапаны и тяги в сборе - 4-х цилиндровый, правый; 5-ти цилиндровый, левый» Caterpillar 140H: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
24 из 48- ГРУППА КЛАПАНОВ РЯДА 41
- ГРУППА КЛАПАНОВ РЯДА 51
- ДЕРЖАТЕЛЬ2
- РЫЧАГ1
- РЫЧАГ1
- ГАЙКА ПОЛНОЙ ВЫСОТЫ18
- НАКОНЕЧНИК ТЯГИ18
- ШТОК9
- РЫЧАГ1
- РЫЧАГ1
- ВТУЛКА2
- ПОДШИПНИК11
- РЕГУЛИРОВОЧНАЯ ПРОКЛАДКА4
- РЕГУЛИРОВОЧНАЯ ПРОКЛАДКА4
- ГАЙКА - ЗАЖИМНАЯ9
- БОЛТ18
- ГРОВЕРНАЯ ШАЙБА18
- БОЛТ2
- ПОДШИПНИК9
- РУКОЯТКА ПОДЪЕМА ОТВАЛА1
- БОЛТ4
- РУКОЯТКА УПРАВЛЕНИЯ БОКОВЫМ СМЕЩЕНИЕМ ОТВАЛА1
- РУКОЯТКА УПРАВЛЕНИЯ НОЖОМ ОТВАЛА1
- РЫЧАГ1
Ещё 24 позиций состава и артикулы — после регистрации.
