Caterpillar 140H — Клапан и рычажный механизм в сборе -4 блока, правый; 3 блока, левый
· 45 позиций в составе

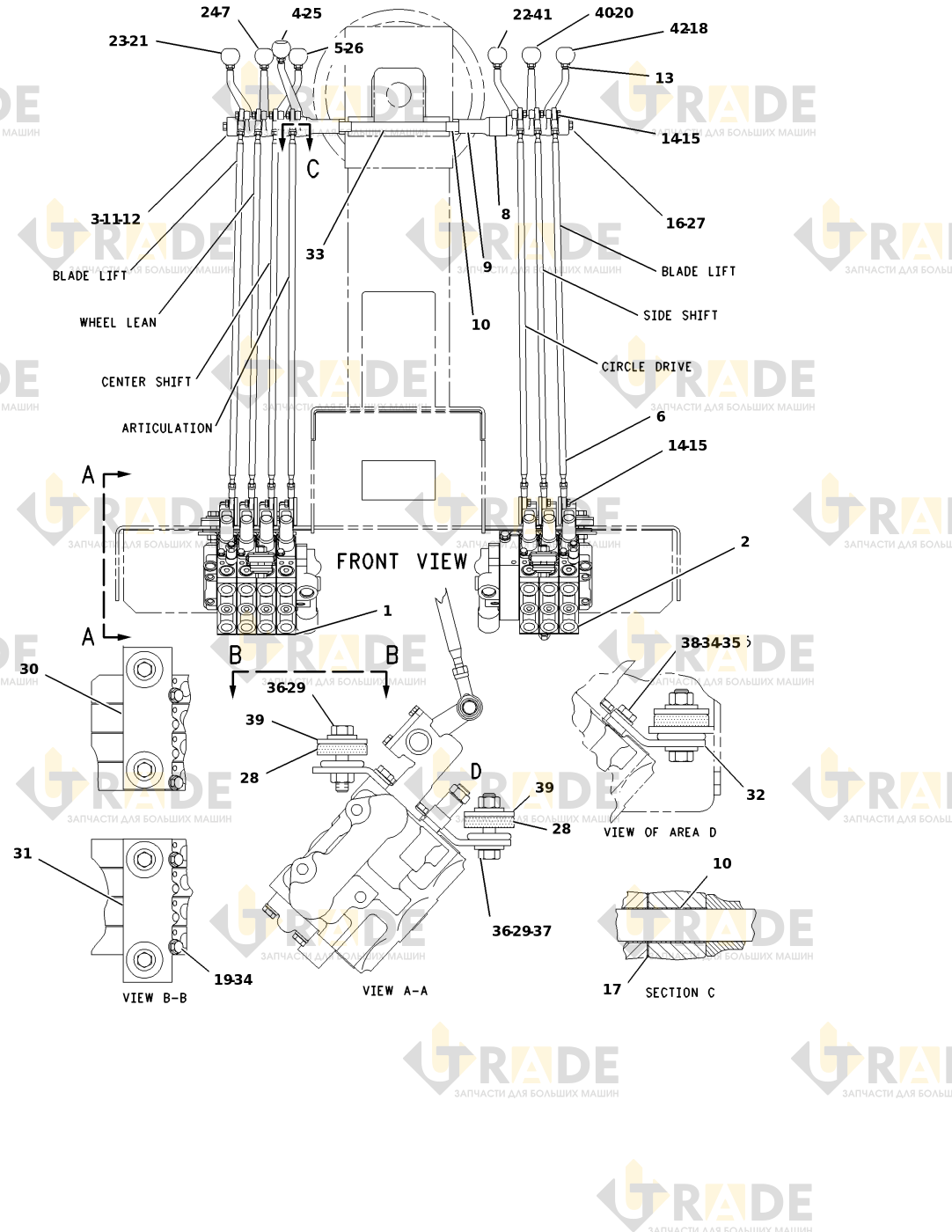

Взрыв-схема узла «Клапан и рычажный механизм в сборе -4 блока, правый; 3 блока, левый» Caterpillar 140H: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
23 из 45- ГРУППА КЛАПАНОВ РЯДА 41
- ГРУППА КЛАПАНОВ РЯДА 31
- ДЕРЖАТЕЛЬ2
- РЫЧАГ1
- РЫЧАГ1
- ГАЙКА ПОЛНОЙ ВЫСОТЫ14
- НАКОНЕЧНИК ТЯГИ14
- ШТОК7
- РЫЧАГ1
- ПРОКЛАДКА1
- ВТУЛКА2
- ПОДШИПНИК10
- РЕГУЛИРОВОЧНАЯ ПРОКЛАДКА4
- РЕГУЛИРОВОЧНАЯ ПРОКЛАДКА4
- ГАЙКА - ЗАЖИМНАЯ8
- БОЛТ14
- ГРОВЕРНАЯ ШАЙБА14
- БОЛТ2
- ПОДШИПНИК8
- РУКОЯТКА ПОДЪЕМА ОТВАЛА1
- БОЛТ4
- РУКОЯТКА УПРАВЛЕНИЯ БОКОВЫМ СМЕЩЕНИЕМ ОТВАЛА1
- РЫЧАГ1
Ещё 22 позиций состава и артикулы — после регистрации.
ЗарегистрироватьсяДругие узлы 140H
