Caterpillar 140H — Дверь в сборе кабины
· 53 позиций в составе
Взрыв-схема узла «Дверь в сборе кабины» Caterpillar 140H: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.

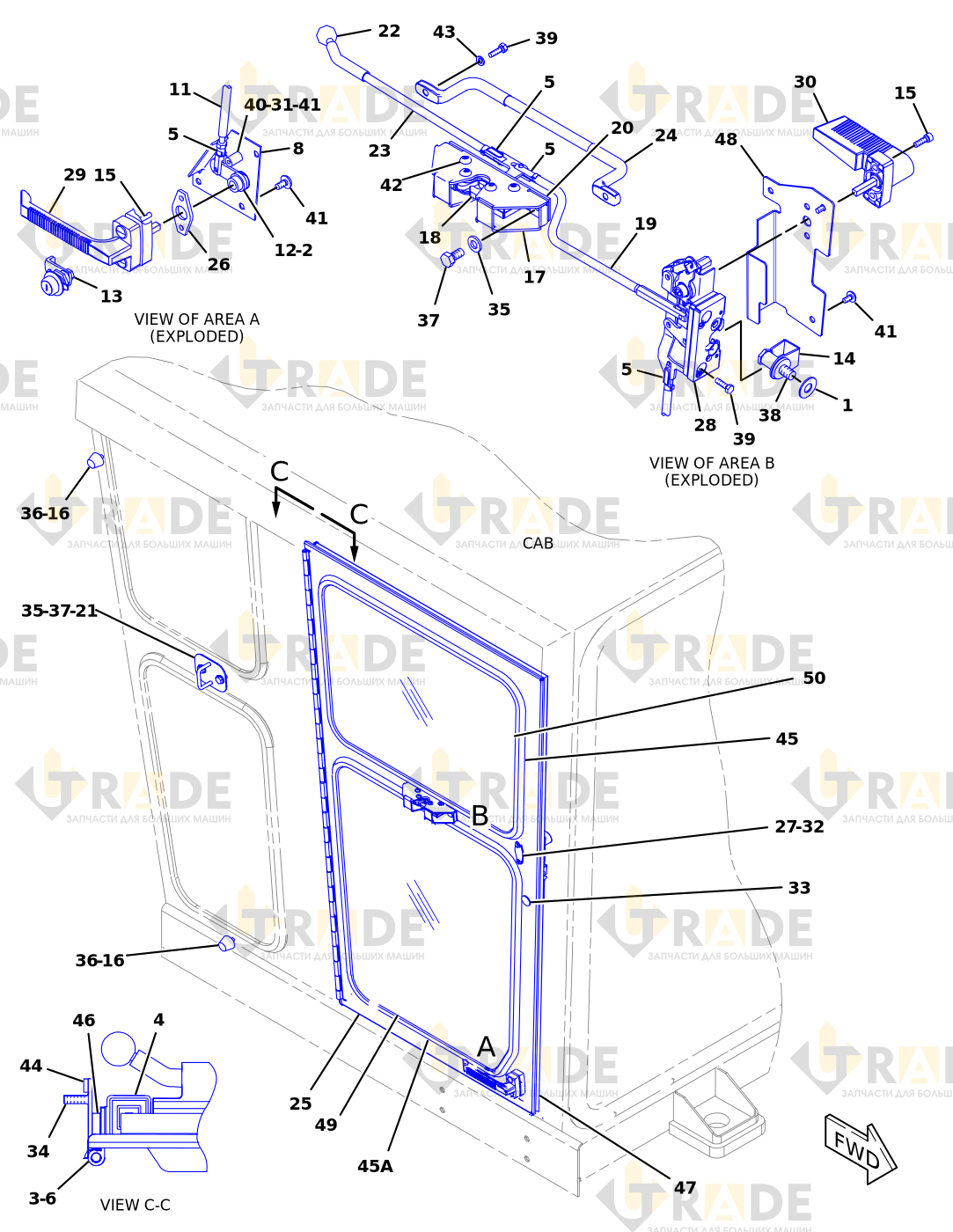

Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
27 из 53- РЕГУЛИРОВОЧНАЯ ПРОКЛАДКА4
- ЗАМЕДЛИТЕЛЬ - ПРУЖИНА1
- ЗАКЛАДНАЯ ЗАКЛЕПКА14
- ЗАГЛУШКА2
- ШТИФТ ПРУЖИННЫЙ В СБОРЕ4
- ПЕТЛЯ1
- КРЫШКА1
- СОЕДИНИТЕЛЬНЫЕ ЗВЕНЬЯ1
- СОЕДИНИТЕЛЬНЫЕ ЗВЕНЬЯ1
- БЛОКИРОВКА ЦИЛИНДРА1
- ЗАМОК В СБОРЕ1
- КУЛАЧОК1
- ЩИТОК ЯЗЫЧКА1
- БОЛТ4
- БАМПЕР - КОНИЧЕСКИЙ2
- ПЛАСТИНА В СБОРЕ1
- ФИКСАТОР В СБОРЕ1
- ЗВЕНО1
- УПЛОТНЕНИЕ1
- ПЛАСТИНА В СБОРЕ1
- РУЧКА ШАРОВАЯ1
- ЗВЕНО1
- РУКОЯТКА1
- ДВЕРЦА В СБОРЕ - ДОСТУПА1
- ГАЙКА ПРИВАРНАЯ10
- Стыковой2
- ПРОКЛАДКА1
