Caterpillar 140H — Трубопроводы масла трансмиссии в сборе
· 49 позиций в составе

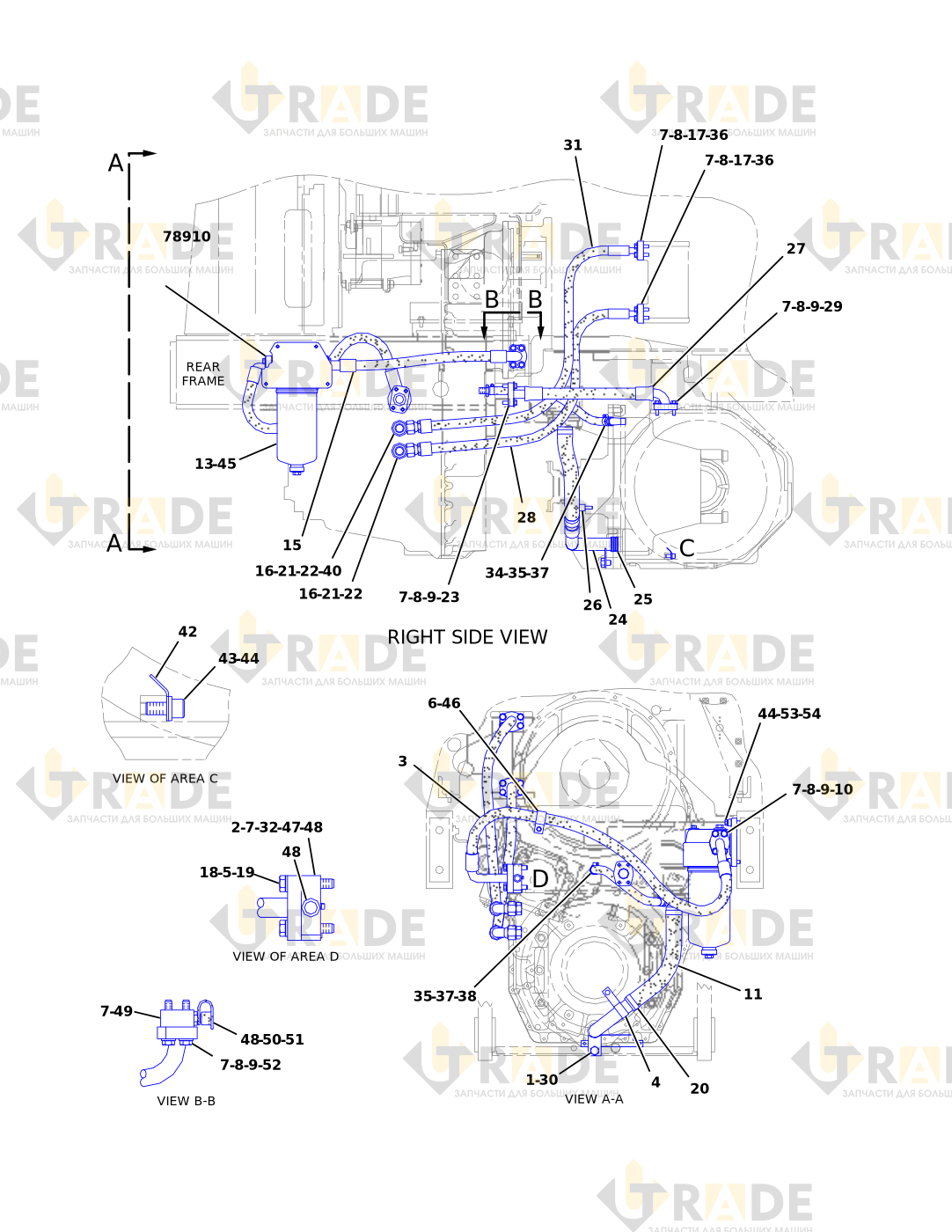

Взрыв-схема узла «Трубопроводы масла трансмиссии в сборе» Caterpillar 140H: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
25 из 49- ПЛАСТИНА1
- ПЕРЕХОДНИК1
- ШЛАНГ В СБОРЕ1
- ФИКСАТОР1
- ЖЕСТКАЯ ШАЙБА4
- Болт (M8)1
- УПЛОТНИТЕЛЬНОЕ КОЛЬЦО9
- ПОЛУФЛАНЕЦ14
- Шайба20
- БОЛТ8
- ШЛАНГ1
- ГРУППА МАСЛЯНОГО ФИЛЬТРА1
- ШЛАНГ В СБОРЕ1
- РАЗЪЕМ2
- БОЛТ8
- ПОЛУФЛАНЕЦ2
- БОЛТ4
- ШЛАНГОВЫЙ ХОМУТ2
- Уплотнительное кольцо O-образное2
- УПЛОТНИТЕЛЬНОЕ КОЛЬЦО2
- БОЛТ4
- ПАТРУБОК1
- УПЛОТНИТЕЛЬНОЕ КОЛЬЦО2
- ПРОКЛАДКА1
- ШЛАНГ В СБОРЕ1
Ещё 24 позиций состава и артикулы — после регистрации.
ЗарегистрироватьсяДругие узлы 140H
