Caterpillar 140H — Регулятор группы
· 79 позиций в составе

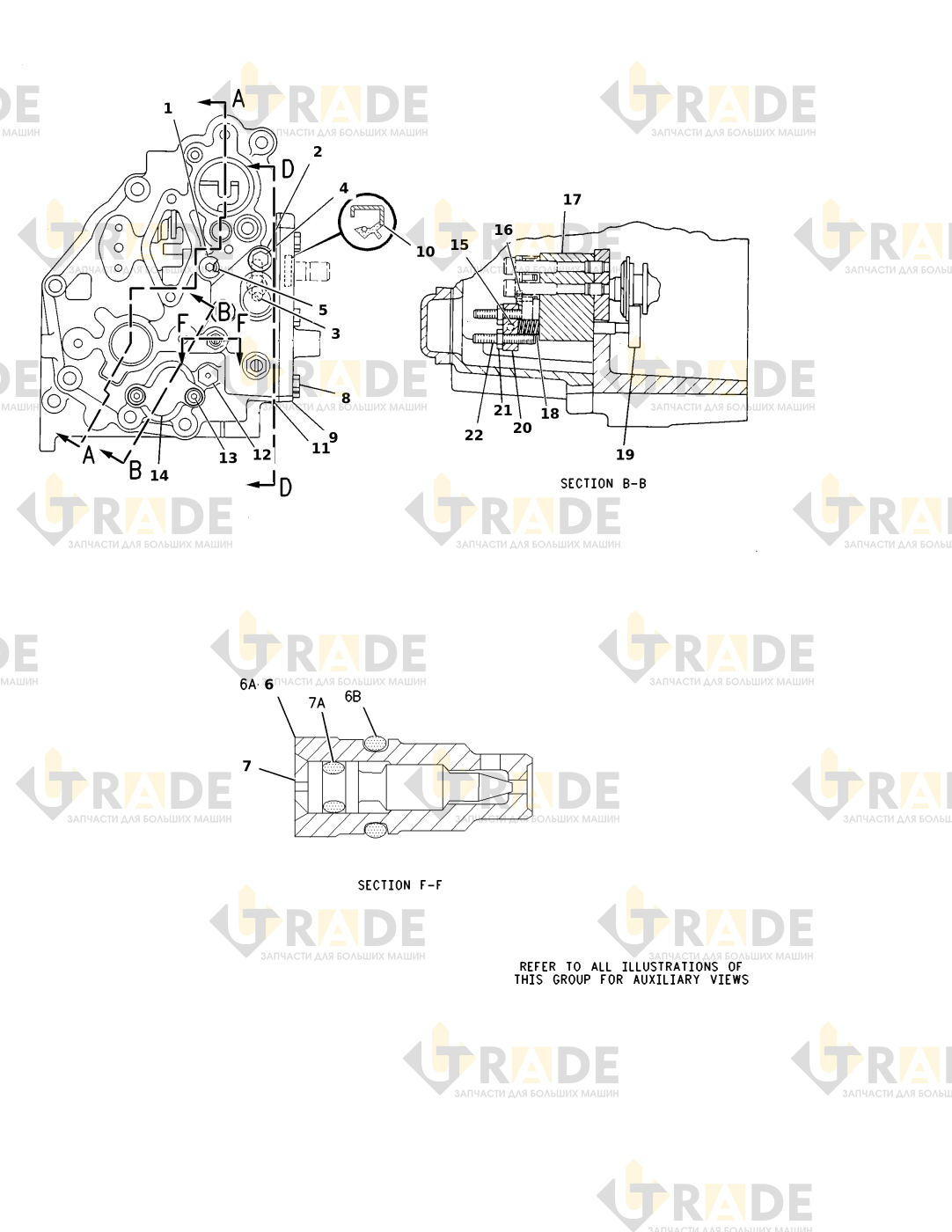

Взрыв-схема узла «Регулятор группы» Caterpillar 140H: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
40 из 79- ЗАГЛУШКА1
- КРЫШКА ВЫСОКОЙ ЧАСТОТЫ ВРАЩЕНИЯ ХОЛОСТОГО ХОДА1
- ПРОКЛАДКА1
- УСТАНОВОЧНЫЙ ВИНТ СО ШЛИЦОМ1
- ГАЙКА РЕГУЛИРОВКИ ВЫСОКОЙ ЧАСТОТЫ ВРАЩЕНИЯ ХОЛОСТОГО ХОДА1
- БОЛТ2
- ЖЕСТКАЯ ШАЙБА2
- УПЛОТНИТЕЛЬНОЕ КОЛЬЦО1
- ИГОЛЬЧАТЫЙ КЛАПАН В СБОРЕ1
- КОРПУС - КЛАПАН1
- УПЛОТНИТЕЛЬНОЕ КОЛЬЦО1
- КЛАПАН - ИГОЛЬЧАТЫЙ1
- УПЛОТНИТЕЛЬНОЕ КОЛЬЦО1
- БОЛТ6
- КРЫШКА УЗЛА УПРАВЛЕНИЯ В СБОРЕ1
- УПЛОТНЕНИЕ - МАНЖЕТНОГО ТИПА1
- ПРОКЛАДКА1
- ИЗОЛЯТОР1
- ГОЛОВКА БОЛТА2
- ЖЕСТКАЯ ШАЙБА2
- КРЫШКА УЗЛА ОГРАНИЧЕНИЯ НАГРУЗКИ1
- ПРОКЛАДКА1
- БОЛТ1
- БОЛТ2
- БЛОК ОГРАНИЧИТЕЛЯ В СБОРЕ1
- ШТИФТ1
- ПРУЖИНА ДЕМПФИРУЮЩАЯ1
- ВИНТ УЗЛА ОГРАНИЧЕНИЯ НАГРУЗКИ1
- КОЛЬЦО УЗЛА ОГРАНИЧЕНИЯ НАГРУЗКИ1
- ГАЙКА - ШЕСТИГРАННАЯ1
- УСТАНОВОЧНЫЙ ВИНТ - ГНЕЗДО1
- ШАЙБА1
- ВТУЛКА УПРАВЛЕНИЯ НАКЛОНОМ1
- СЕДЛО ПРУЖИНЫ РЕГУЛЯТОРА1
- ПРУЖИНА ТЯГИ1
- КОЛЬЦО - СТОПОРНОЕ2
- СЕДЛО - ПРУЖИНА1
- ПОРШЕНЬ СЕРВОЦИЛИНДРА В СБОРЕ1
- СЕРВОКЛАПАН РЕГУЛЯТОРА1
- РЫЧАГ УПРАВЛЕНИЯ1
Ещё 39 позиций состава и артикулы — после регистрации.
ЗарегистрироватьсяДругие узлы 140H
