Caterpillar 140H — Мост передний
· 62 позиций в составе

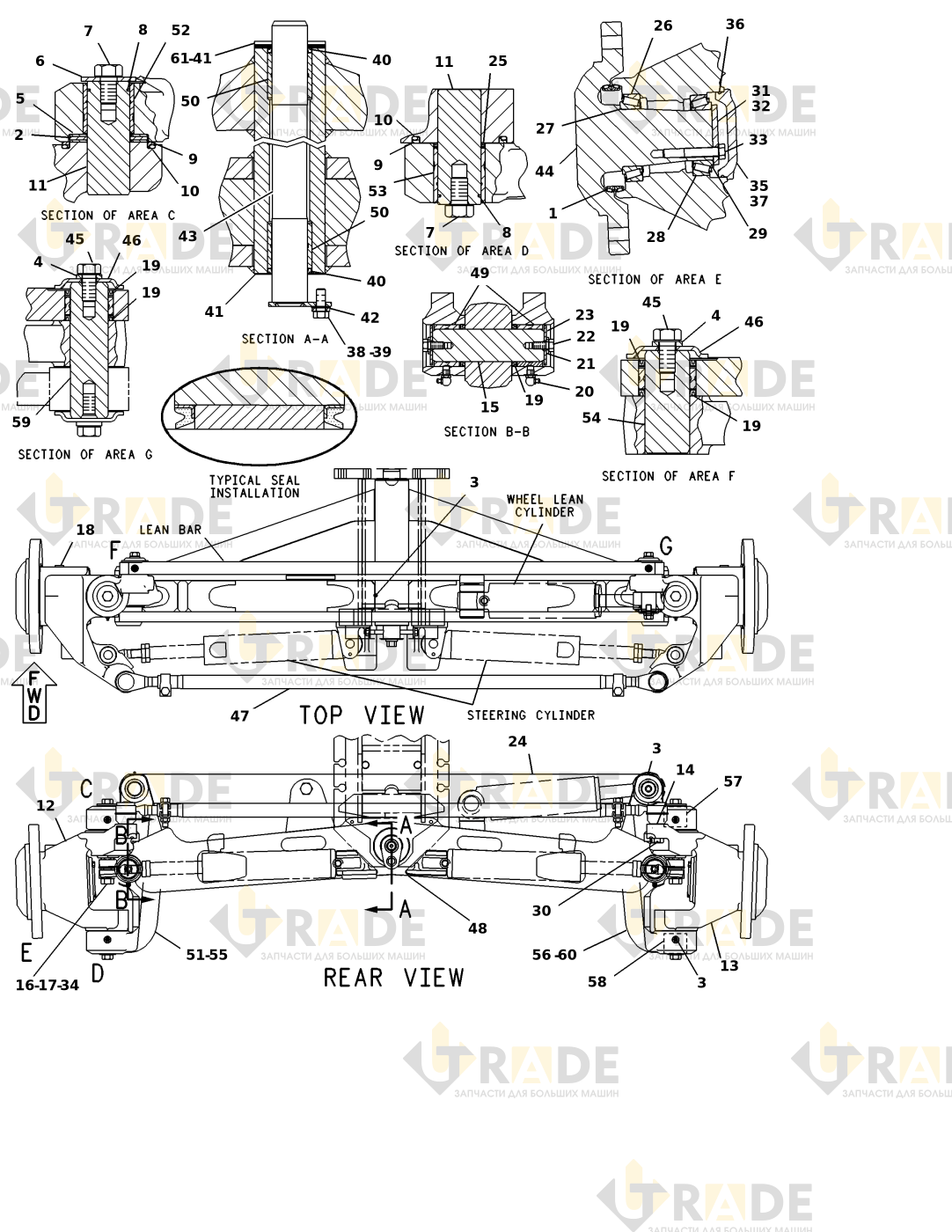

Взрыв-схема узла «Мост передний» Caterpillar 140H: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
31 из 62- ГРУППА УПЛОТНЕНИЙ - ДВУХКОНУСНЫЕ2
- УПОРНАЯ ШАЙБА2
- ПЕРЕХОДНИК7
- ЖЕСТКАЯ ШАЙБА2
- УПОРНАЯ ШАЙБА4
- ЖЕСТКАЯ ШАЙБА2
- БОЛТ4
- КОЛЬЦО - МЕТАЛЛИЧЕСКОЕ УПЛОТНЕНИЕ4
- УПЛОТНЕНИЕ4
- УПЛОТНИТЕЛЬНОЕ КОЛЬЦО4
- ШТИФТ4
- КОЖУХ ШПИНДЕЛЯ1
- КОЖУХ ШПИНДЕЛЯ1
- ШАЙБА2
- ШТИФТ2
- БОЛТ2
- ГАЙКА ПОЛНОЙ ВЫСОТЫ2
- ЗАГЛУШКА - ТРУБКА2
- УПЛОТНЕНИЕ - МАНЖЕТНОГО ТИПА8
- МАСЛЕНКА - СМАЗКА4
- ЖЕСТКАЯ ШАЙБА4
- БОЛТ4
- ШАЙБА4
- БАЛКА В СБОРЕ1
- ВТУЛКА2
- УПЛОТНЕНИЕ - МАНЖЕТНОГО ТИПА2
- КРЫШКА - ПОДШИПНИК2
- КОНИЧЕСКИЙ ПОДШИПНИК2
- КРЫШКА - ПОДШИПНИК2
- КОНИЧЕСКИЙ ПОДШИПНИК2
- ШТОК - ШПОНКА2
Ещё 31 позиций состава и артикулы — после регистрации.
