John Deere 1270G — Тележка в сборе, LOK 175
· 53 позиций в составе· 1 моделей
Взрыв-схема узла «Тележка в сборе, LOK 175» John Deere 1270G: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.

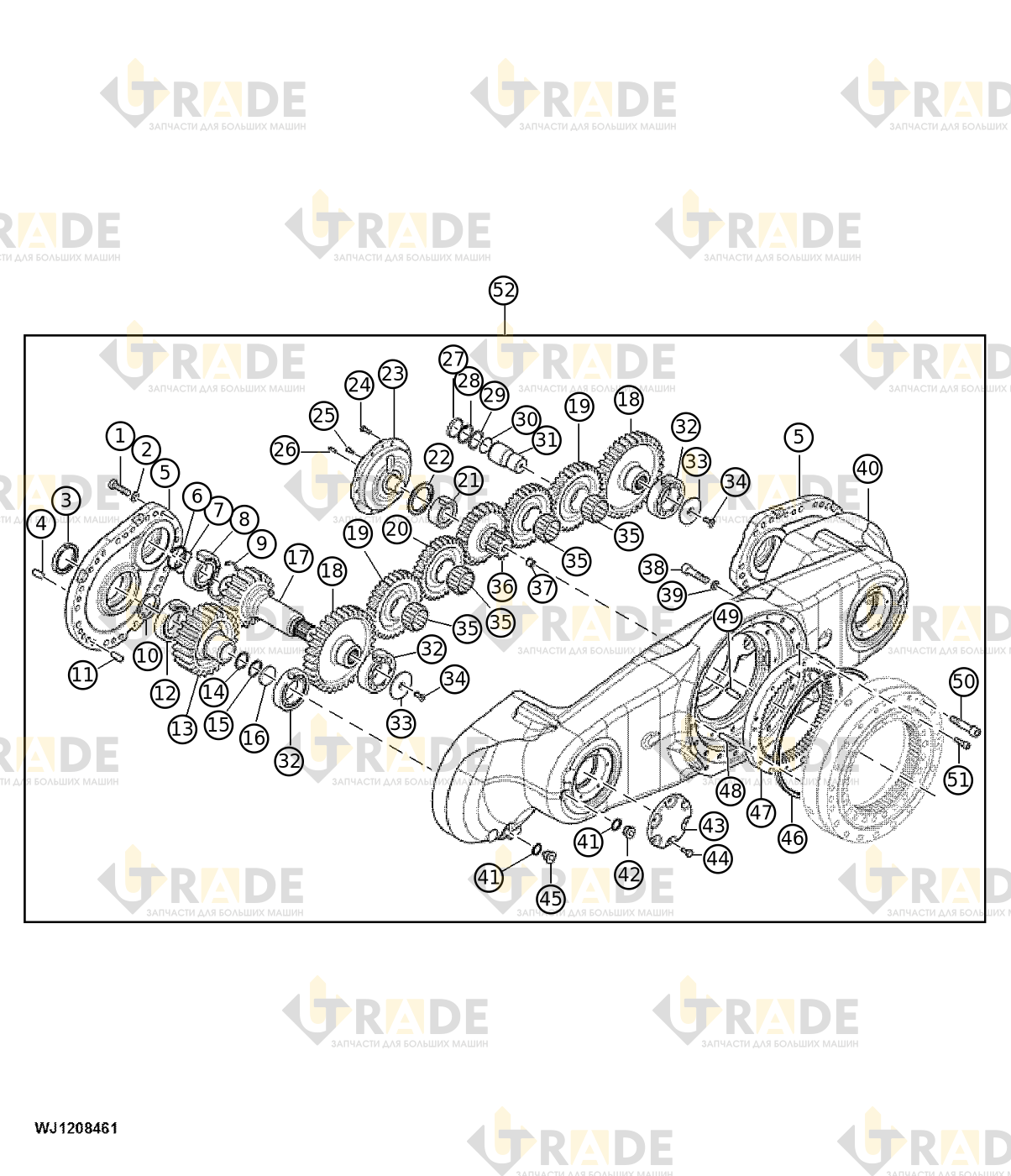

Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
27 из 53- Винт с шестигранной головкой, M16×5038
- Шайба38
- Уплотнение оси2
- Шплинт2
- Фланец тележки2
- Кольцо тележки2
- Кольцо тележки2
- Игольчатый подшипник2
- Внутреннее стопорное кольцо2
- Втулка2
- Палец20
- Цилиндрический роликовый подшипник4
- Прямозубое колесо2
- Кольцо тележки2
- Цепкое кольцо2
- Крышка2
- Вал шестерни тележки2
- Цилиндрическая шестерня, 32 зуба2
- Цилиндрическая шестерня, 24 зуба2
- Шестерня тележки в сборе2
- Цилиндрический роликовый подшипник1
- Уплотнение1
- Крышка1
- Самонарезающий винт8
- Самонарезающий винт2
- Штифт канавочный1
- Крыло тележки4
Ещё 26 позиций состава и артикулы — после регистрации.
ЗарегистрироватьсяПрименяется в моделях
