John Deere 1270G — Комплектующие поворотного устройства
· 50 позиций в составе· 1 моделей
Взрыв-схема узла «Комплектующие поворотного устройства» John Deere 1270G: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.

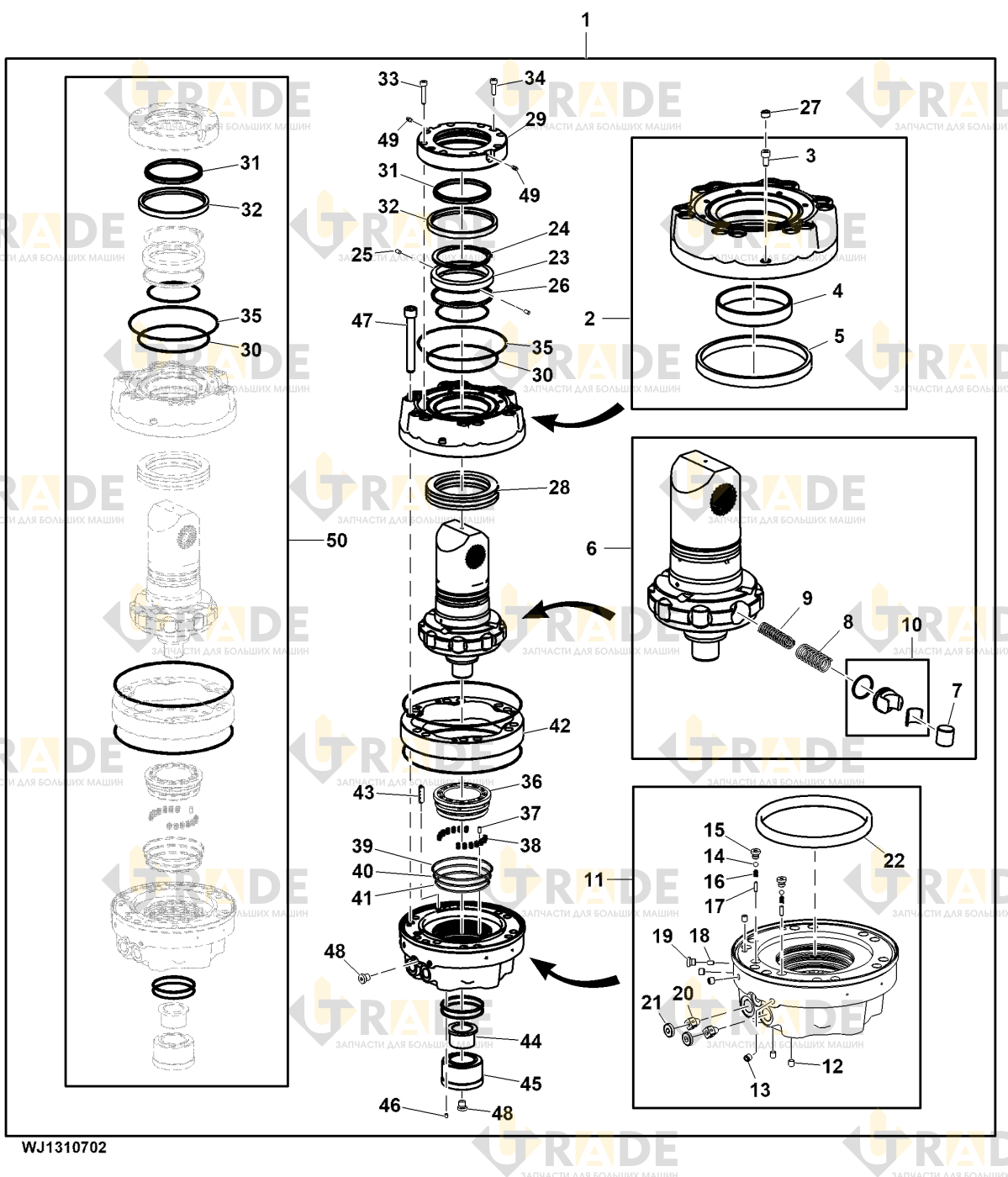

Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
25 из 50- Поворотное устройство Indexator BBR1
- Корпус1
- Винт3
- Втулка1
- Кольцо поворотного механизма1
- Блок цилиндра гидравлического ротатора1
- Ролик8
- Пружина8
- Пружина8
- Комплект поршней гидравлического ротатора8
- Разделитель потока1
- Пробка3
- Пробка ротатора3
- Шарик2
- Обратный клапан2
- Пружина2
- Палец2
- Дроссель поворотного механизма1
- Пробка ротатора1
- Отверстие2
- Кронштейн2
- Кольцо поворотного механизма1
- Запирающая гайка1
- Стопорное кольцо1
- Палец2
Ещё 25 позиций состава и артикулы — после регистрации.
