John Deere 1270G — Двери и окна, кабина
· 56 позиций в составе· 1 моделей
Взрыв-схема узла «Двери и окна, кабина» John Deere 1270G: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.

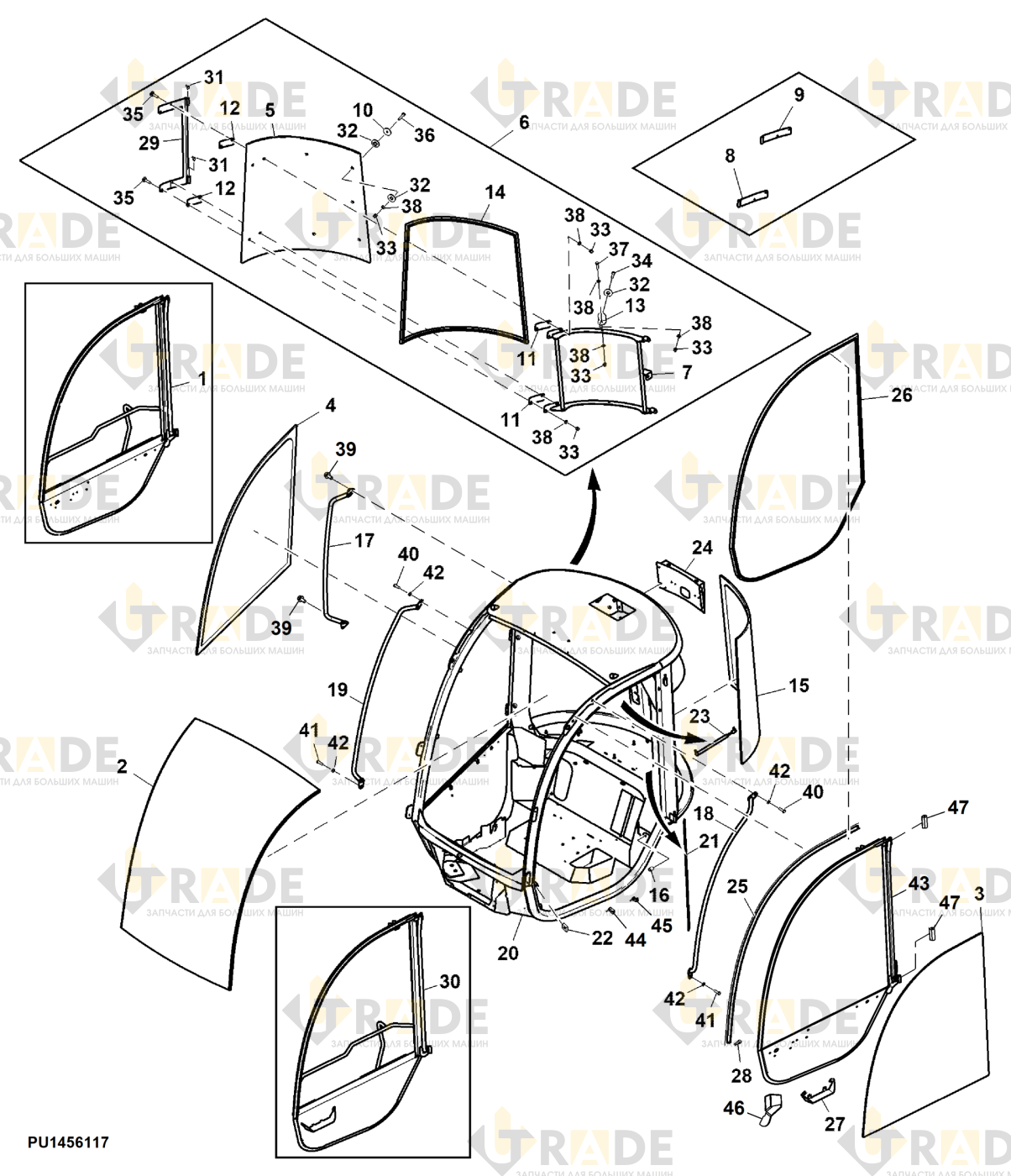

Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
28 из 56- Дверь кабины1
- Закаленное стекло переднее1
- Переднее стекло1
- Окно двери толстое1
- Окно двери кабины1
- Переднее верхнее окно кабины с правой стороны, 12,7 мм, усиленное1
- Переднее правое боковое стекло1
- Верхнее заднее окно кабины с правой стороны, усиленное1
- Правое заднее окно1
- Задняя правая дверь кабины1
- Дверь в сборе1
- Дверь1
- Рама заднего окна1
- Рама1
- Петля двери кабины нижняя1
- Петля двери кабины верхняя1
- Шайба, детали кабины6
- Резиновая пластина2
- Резиновая пластина2
- Кронштейн заднего окна2
- Уплотнитель заднего окна1
- Верхнее заднее окно кабины с левой стороны, усиленное1
- Заднее левое боковое стекло1
- Втулка1
- Ручка перемычки стойки B1
- Внешняя ручка левой стороны1
- Внешняя ручка правой стороны1
- Каркас кабины с уплотнением Gen 21
Ещё 28 позиций состава и артикулы — после регистрации.
