John Deere 1270G — Комплект педалей акселератора и тормоза
· 48 позиций в составе· 1 моделей

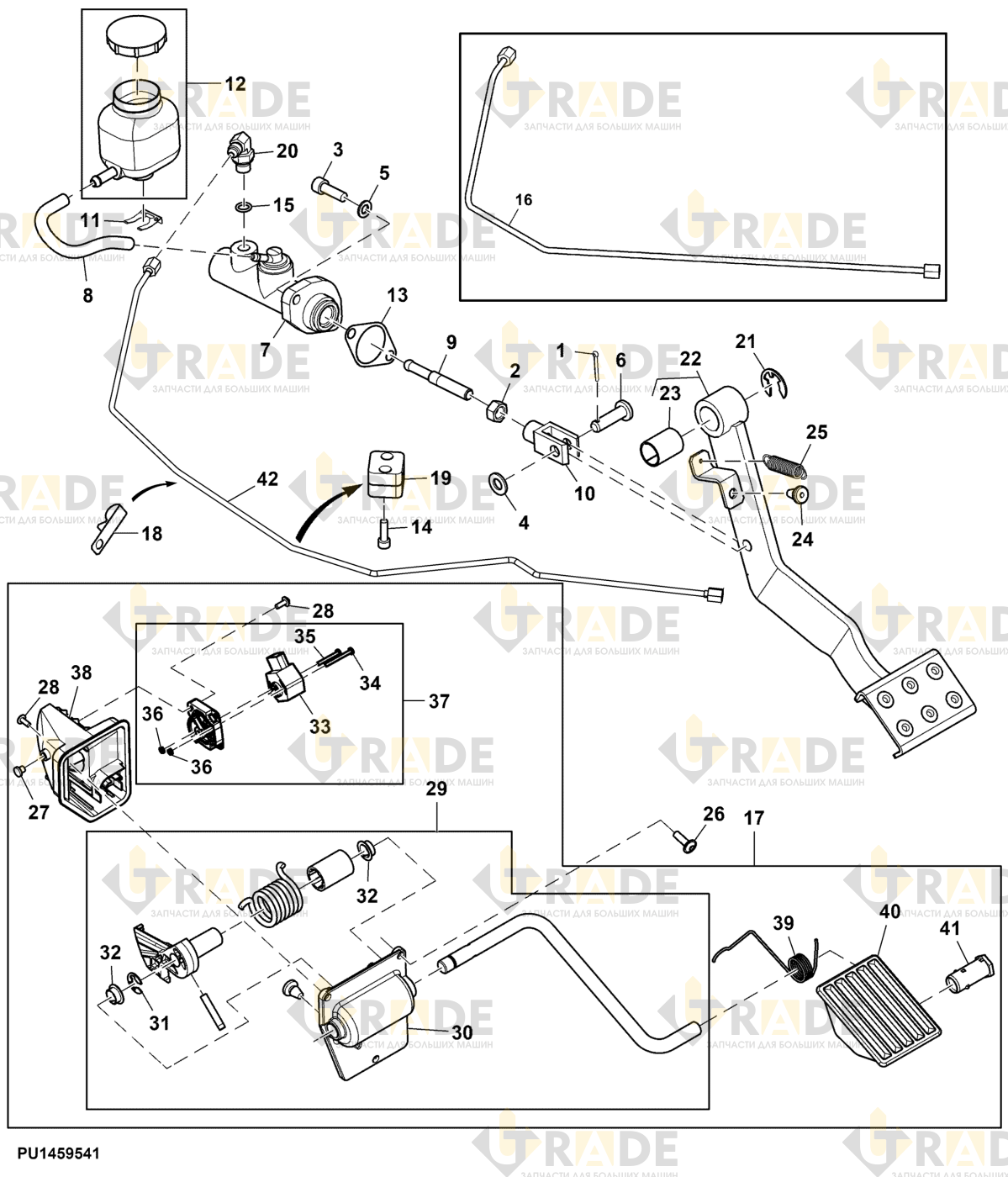

Взрыв-схема узла «Комплект педалей акселератора и тормоза» John Deere 1270G: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
24 из 48- Котировочный штифт1
- Шестигранная контрящаяся гайка, M101
- Винт с шестигранным углублением, M8×252
- Шайба с круглым отверстием1
- Шайба с круглым отверстием2
- Палец крепежный1
- Цилиндр тормоза педали акселератора и тормоза1
- Комплект уплотнений педали акселератора и тормоза1
- Фитинг1
- Шланг1
- Шпилька штифтовая, M10×77,51
- Стойка1
- Вилка1
- Фиксирующая скоба1
- Резервуар1
- Бак1
- Прокладка овального фланца1
- Пружина пластины педали1
- Винт с цилиндрической головкой, M6×202
- Уплотнительное кольцо круглого сечения1
- Тормозная труба1
- Сборка ножного дроссельного регулятора1
- Жгут проводки кабины1
- Хомут1
