John Deere 1270G — Предпусковой подогреватель и крепление, 10 кВт
· 48 позиций в составе· 1 моделей
Взрыв-схема узла «Предпусковой подогреватель и крепление, 10 кВт» John Deere 1270G: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.

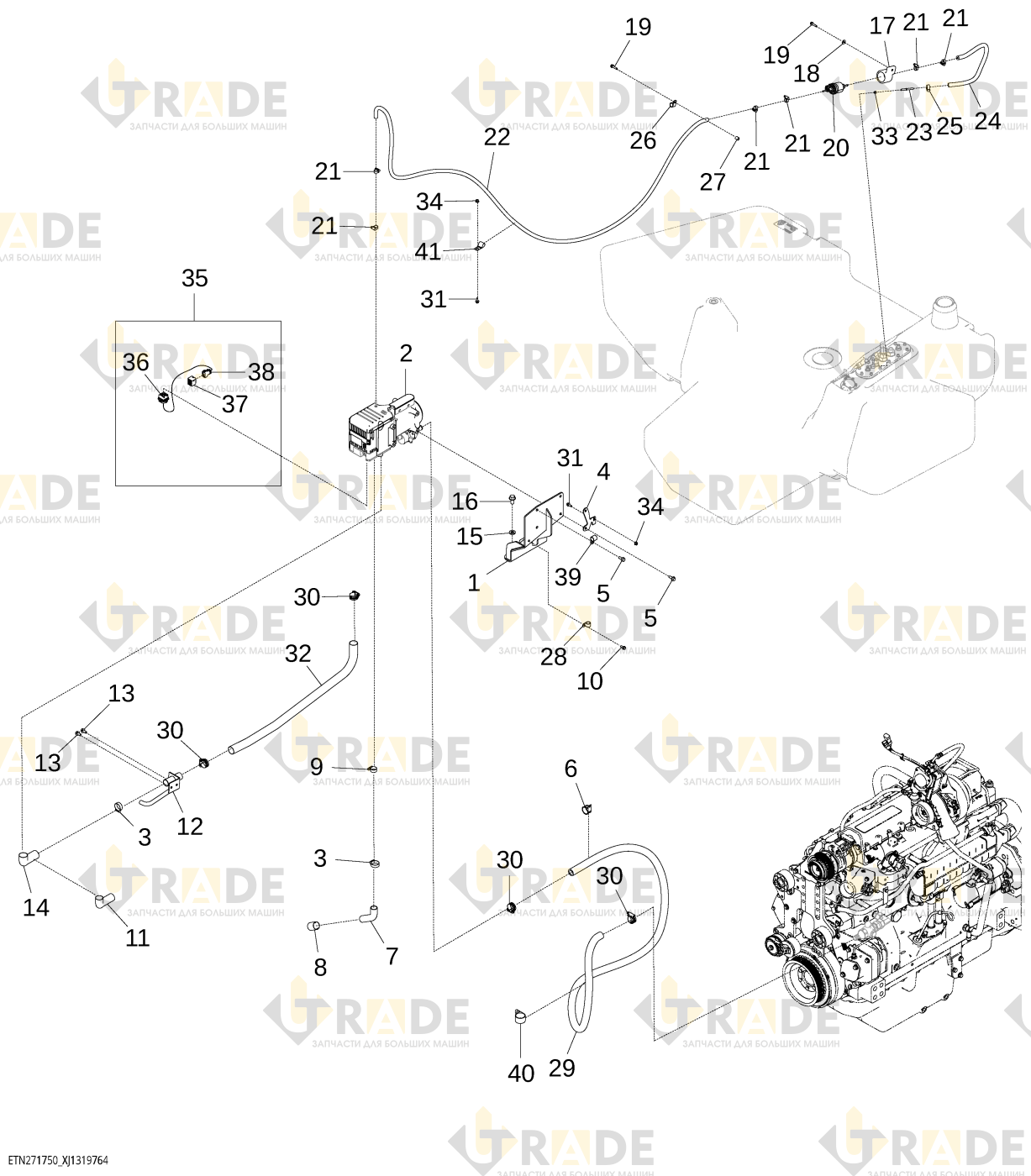

Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
24 из 48- Опора1
- Подогреватель охлаждающей жидкости, 10 кВт1
- Хомут шланга2
- Кронштейн опорная пластина1
- Винт с шестигранной головкой и фланцем, M8×204
- Кронштейн шланга1
- Шланг1
- Чехол шланга системы охлаждения1
- Хомут шланга1
- Шестигранный винт с фланцем, M6×161
- Выхлопная труба1
- Втулка дистанционная1
- Винт шестигранный с фланцем, M8×162
- Защитный кожух шланга изготовленный1
- Контргайка2
- Винт с шестигранной фланцевой головкой, M12×252
- Хомут1
- Шайба с круглым отверстием1
- Винт с шестигранной головкой и фланцем, M6×252
- Топливный насос1
- Хомут шланга6
- Шланг топлива нагревателя1
- Шпиндель1
- Шланг топлива нагревателя1
Ещё 24 позиций состава и артикулы — после регистрации.
