John Deere 1270G — Кондиционер и отопитель
· 57 позиций в составе· 1 моделей
Взрыв-схема узла «Кондиционер и отопитель» John Deere 1270G: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.

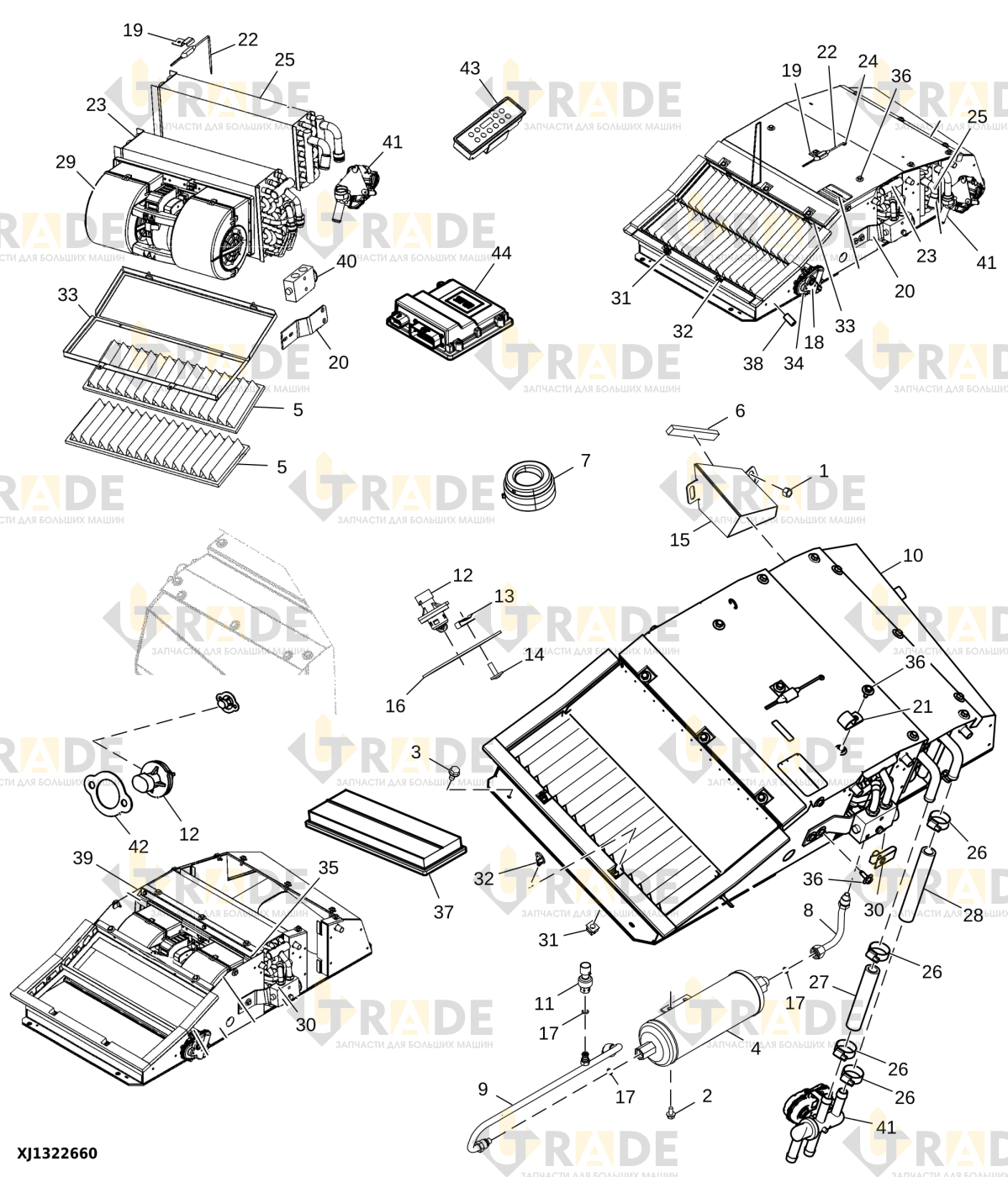

Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
29 из 57- Гайка шестигранная контргайка, M82
- Болт с шестигранной головкой и фланцем, M6×123
- Винт шестигранный с фланцем, M8×164
- Приемосушитель1
- Ресивер воздуха-осушитель1
- Фильтр свежего воздуха кабины2
- Фильтр воздуха кабины2
- Уплотнитель4
- Обратный клапан воздушного фильтра2
- Труба1
- Труба1
- Оборудование кондиционера1
- Оборудование кондиционера1
- Обогреватель1
- Обогреватель1
- Датчик1
- Датчик температуры кабины1
- Защелка2
- Винт2
- Фитинг1
- Кронштейн датчика температуры1
- Уплотнительное кольцо круглого сечения3
- Привод1
- Актуатор кондиционера и обогревателя1
- Актуатор системы HVAC1
- Защелка1
- Кронштейн кондиционера и обогревателя1
- Хомут болтовой1
- Датчик контроллера воздушного отопителя1
Ещё 28 позиций состава и артикулы — после регистрации.
