Sany SY65W — Трубопровод рабочего устройства
Экскаватор· 28 позиций в составе· 1 моделей

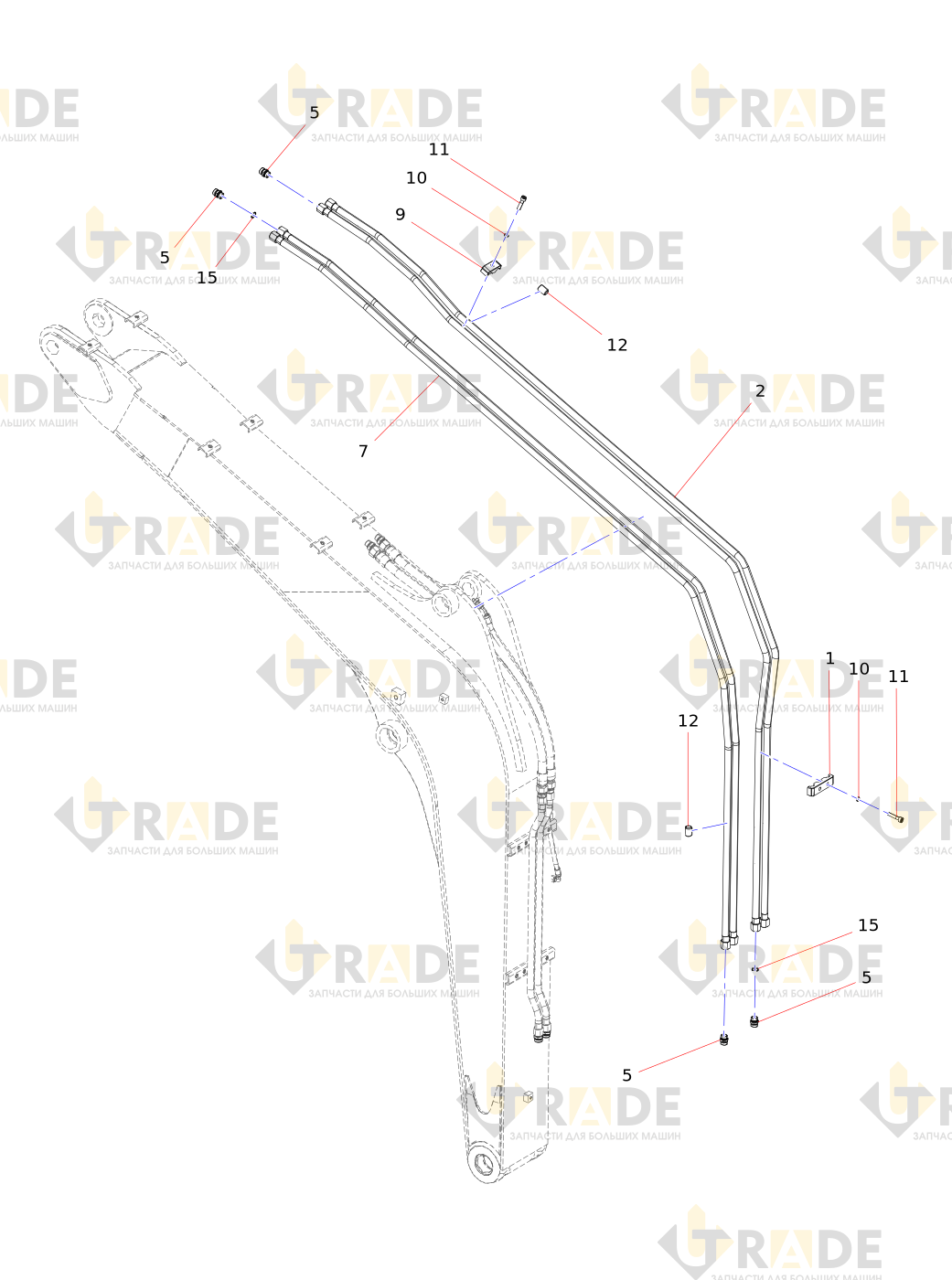

Взрыв-схема узла «Трубопровод рабочего устройства» Sany SY65W: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
14 из 28- Хомут трубопровода
- Стальная труба в сборе
- Стальная труба в сборе
- Цилиндр рычагаузел
- Торцевое проходное соединение
- Торцевое проходное соединение
- Стальная труба в сборе
- Резиновая труба в сборе
- Хомут трубопровода
- Винт
- Пружинная шайба
- Цилиндр штангиузел
- Стальная труба поддержки
- Цилиндр ковшаузел
Ещё 14 позиций состава и артикулы — после регистрации.
