Sany SY65W — Крышка в сборе
Экскаватор· 33 позиций в составе· 1 моделей
Взрыв-схема узла «Крышка в сборе» Sany SY65W: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.

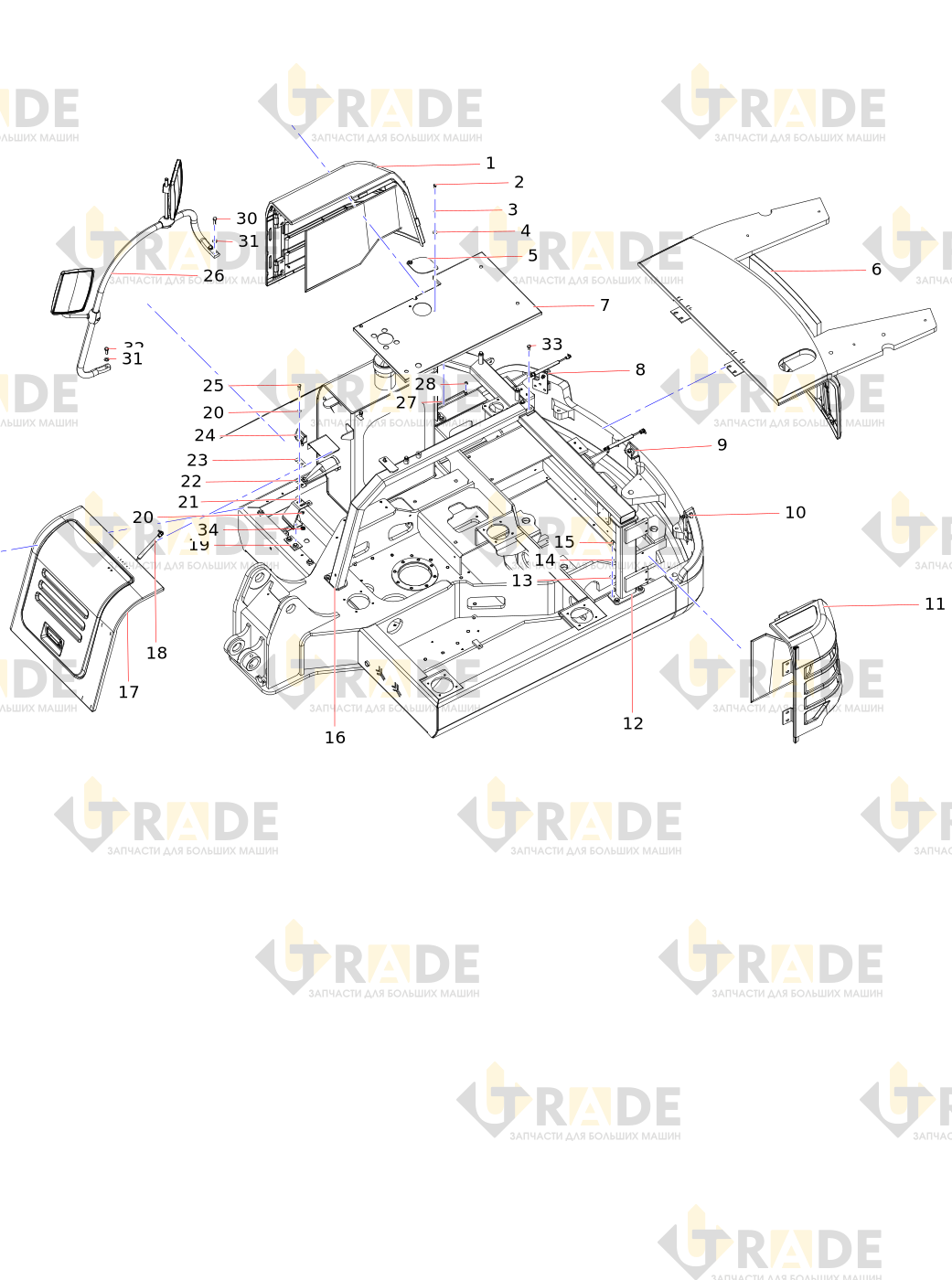

Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
17 из 33- Правая боковая дверь в сбореузел
- Болт
- Пружинная шайба
- Шайба
- Перекрышка
- Верхняя крышка в сборе
- Задний кожух двигателя в сбореузел
- Правая опора в сбореузел
- Сборка пряжки замкаузел
- Левая опора в сбореузел
- Левая дверь в сбореузел
- Кронштейн в сбореузел
- Шайба
- Пружинная шайба
- Болт
- Передняя балка
- Передний ящик для инструментов в сбореузел
Ещё 16 позиций состава и артикулы — после регистрации.
