Sany SY65W — Гидравлический главный трубопровод
Экскаватор· 102 позиций в составе· 1 моделей
Взрыв-схема узла «Гидравлический главный трубопровод» Sany SY65W: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.

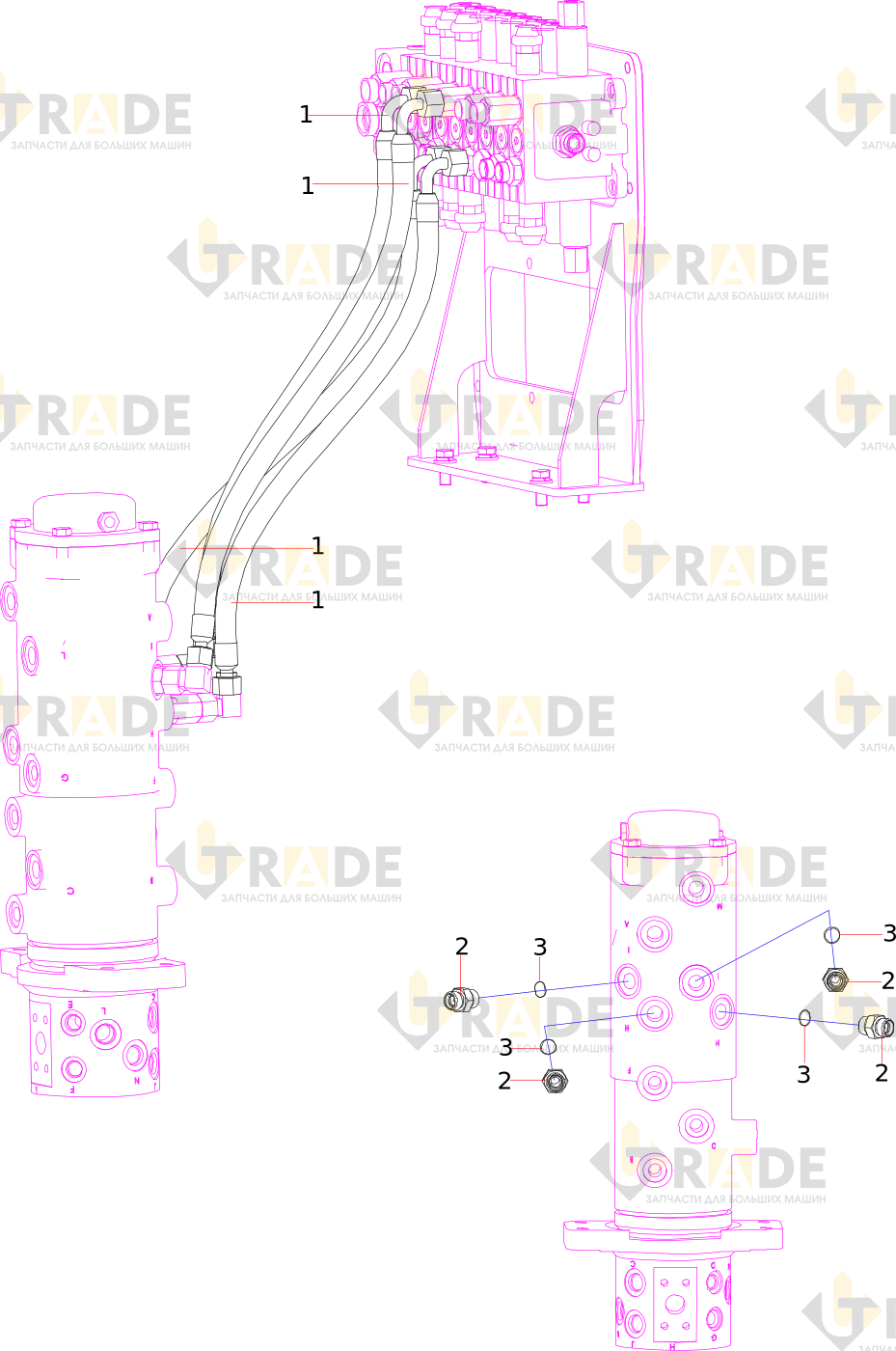

Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
51 из 102- Резиновая труба
- Переходник
- Кольцо O-образное
- Резиновая труба
- Резиновая труба
- Резиновая труба
- Резиновая труба
- Соединение
- Резиновая труба в сборе
- Резиновая труба в сборе
- Резиновая труба
- Трубный зажим шланга
- Нажимная планка
- Шайба
- Пружинная шайба
- Винт
- Монтажный блок
- Хомут трубопровода
- Нажимная планка
- Винт
- Резиновая труба в сборе
- Резиновая труба
- Торцевое проходное соединение
- Резиновая труба
- Кольцо O-образное
- Односторонний клапан
- Соединение
- Винт
- Резиновая труба
- Шайба
- Соединение возврата масла в сборе
- Зажим прокладки
- Резиновый шланг возврата масла
- Винт
- Шайба
- Дыхательный клапанузел
- Односторонний клапан
- Торцевое проходное соединение
- L-образный комбинированный тройник
- Стыковое прямое укороченное резьбовое соединение
- Гидробак в сбореузел
- ГубкаⅠ
- ГубкаⅠ
- Губка Ⅱ
- Губка Ⅱ
- Губка Ⅲ
- Торцевое проходное соединение
- Редуктор в сбореузел
- Винт
- Кольцо O-образное
- Резиновая труба в сборе
