Sany SY245C — Система кондиционирования воздуха
Экскаватор· 53 позиций в составе· 3 моделей

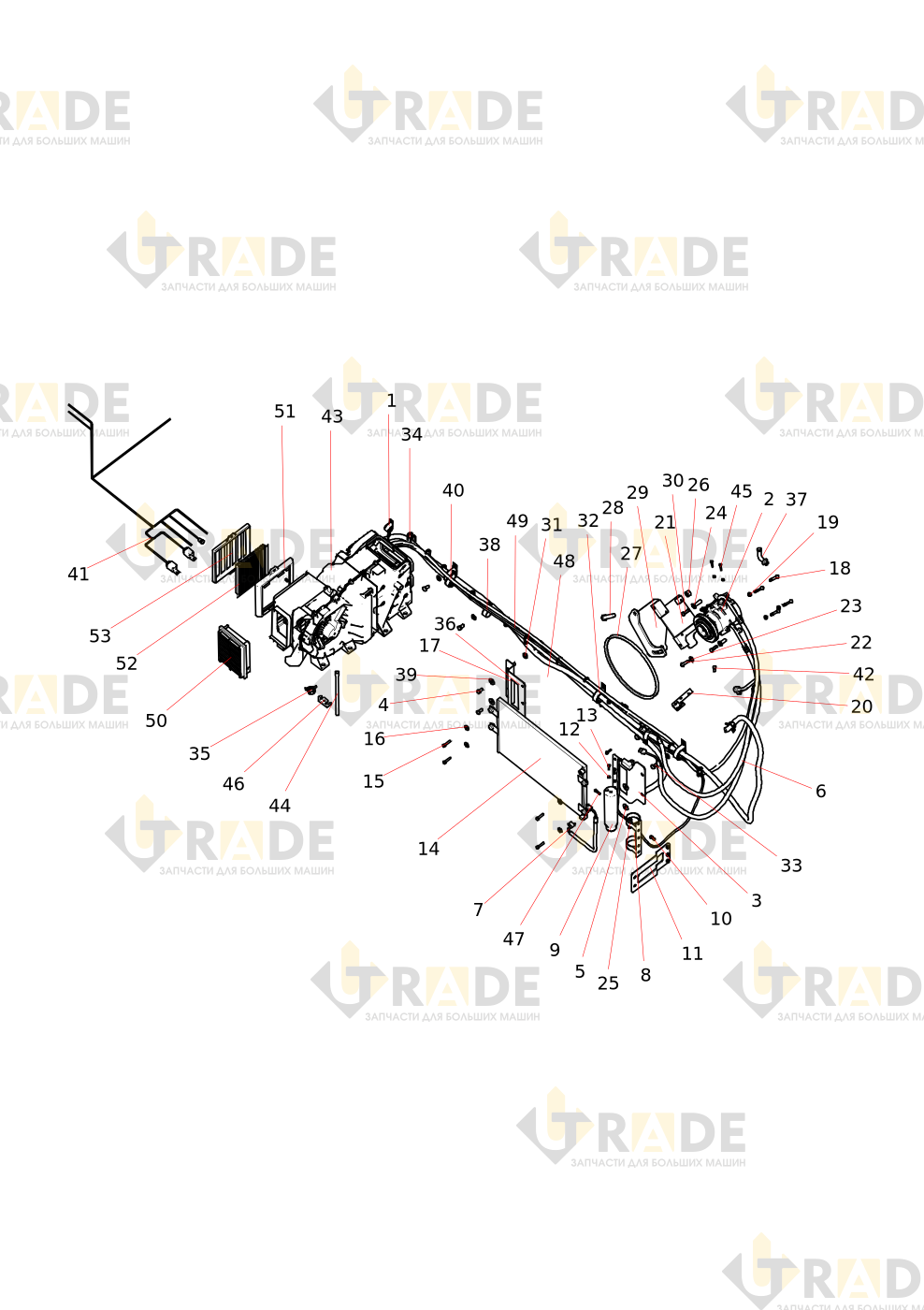

Взрыв-схема узла «Система кондиционирования воздуха» Sany SY245C: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
27 из 53- Зажим для провода
- Компрессор
- Правая поддержка конденсатора
- Болт
- Шайба
- Выхлопной гибкий шланг
- Труба холодного хранения
- Поддержка резервуара для жидкости
- Резервуар для жидкости
- Винт
- Кронштейн для бутылки с сушкой
- Шайба
- Болт
- Болт
- Шайба
- Левая поддержка конденсатора
- Болт
- Шайба
- Зажим для крепления разъема компрессора
- Регулировочная пластина
- Болт
- Шайба
- Шайба
- Винт
- Гайка
- Автомобильный клиновой ремень
- Болт
Ещё 26 позиций состава и артикулы — после регистрации.
