Sany SY245C — Гидравлический главный трубопровод
Экскаватор· 91 позиций в составе
Взрыв-схема узла «Гидравлический главный трубопровод» Sany SY245C: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.

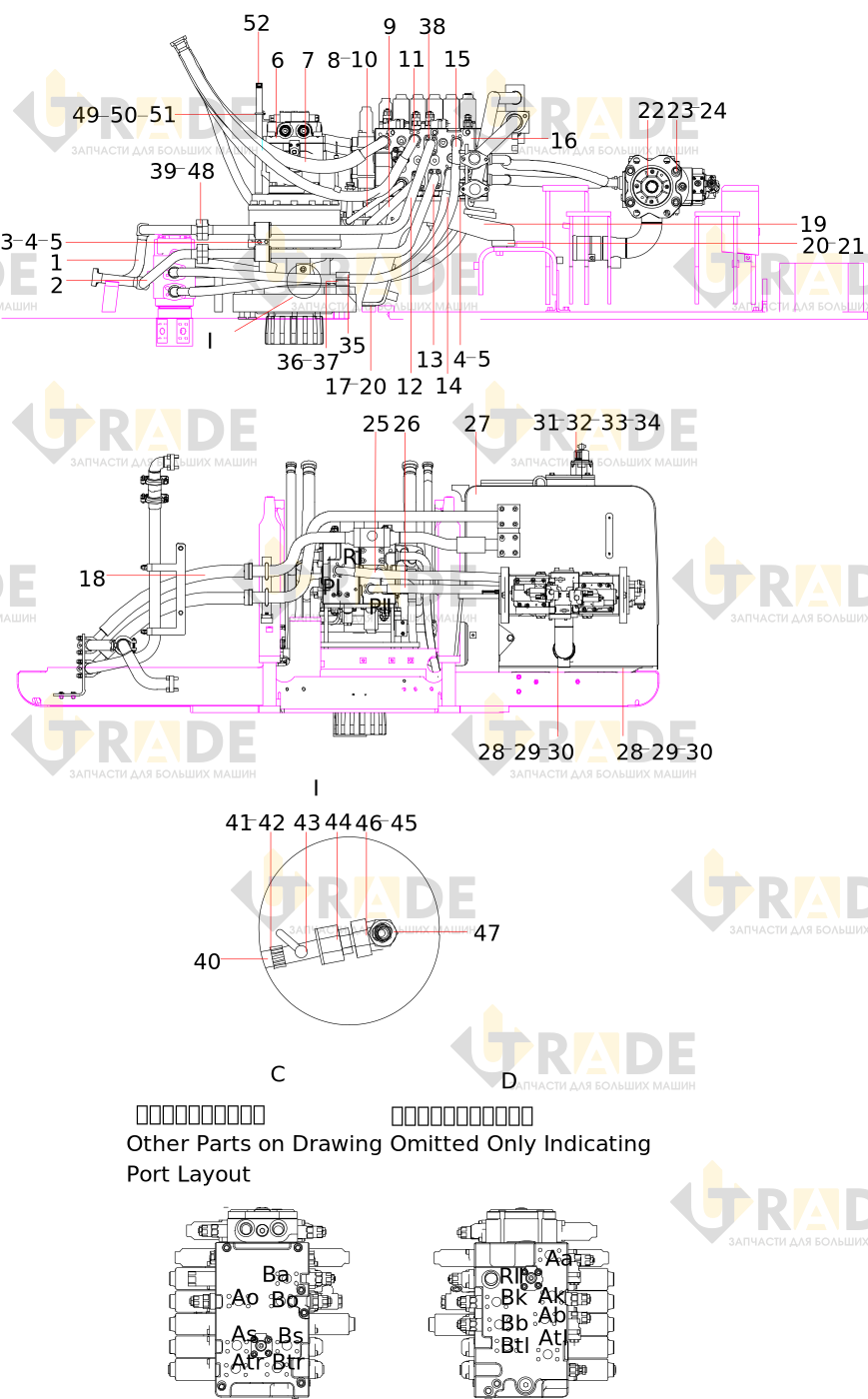

Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
46 из 91- стальная труба с большой полостью стрелы
- стальная труба с небольшой полостью стрелы
- Нажимная планка
- Винт
- Шайба
- Редуктор в сбореузел
- Резиновая труба в сборе
- Стальная труба в сборе
- Стальная труба в сборе
- О-образное кольцо
- Стальная труба в сборе
- Резиновая труба в сборе
- Стальная труба в сборе
- Резиновая труба
- Резиновая труба
- многоходовой клапан гидравлического управленияузел
- Болт
- трубопровод возврата маслаузел
- рама основного клапана
- Болт
- Шайба
- композитный насос в сбореузел
- Винт
- Высокопрочная шайба для стальной конструкции
- Резиновая труба в сборе
- Резиновая труба
- Гидробак в сбореузел
- Винт
- Головка форсунки
- Высокопрочная шайба для стальной конструкции
- Дыхательный клапанузел
- Винт
- Шайба
- Кольцо O-образное
- нижняя пластина
- верхняя пластина
- Винт
- Винт
- Винт
- шланг для слива масла
- клапан слива масла
- Хомут
- Шайба
- Соединение
- Штуцер
- Прямоугольное комбинированное соединение
Ещё 45 позиций состава и артикулы — после регистрации.
