Sany SY245C — Часть крышки в сборе
Экскаватор· 72 позиций в составе· 3 моделей

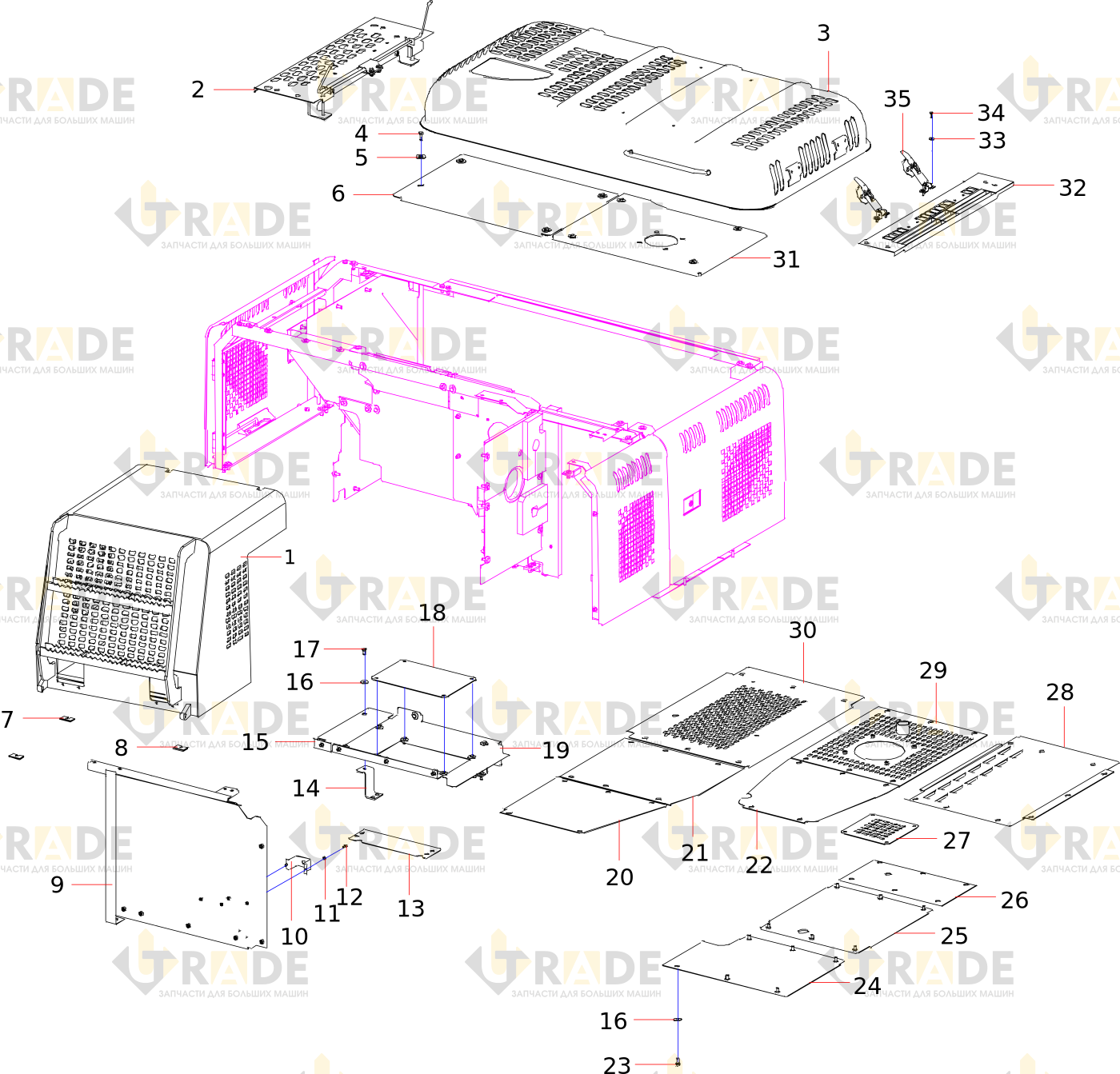

Взрыв-схема узла «Часть крышки в сборе» Sany SY245C: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
36 из 72- Обложка радиатора
- Болт
- Обложка двигателя в сбореузел
- Верхняя правая панель задней крышкиузел
- Втулка
- Средняя крышка
- Головка форсунки
- Головка форсунки
- Левая передняя перегородка в сборе
- Стойка
- Шайба
- Винт
- Крышка переходного блока
- Опорная пластина
- Правая пластина обложки пилотной трубы
- Шайба
- Болт
- Панель доступа к пилотной трубе
- Левая пластина обложки пилотной трубы
- Пластина нижней крышки топливного бака
- Нижняя крышка обложки бачка для гидравлического масла
- Палстина передней крышки низа кабины
- Нижняя пластина обложки главного клапана
- Крышка шасси
- Задняя средняя крышка
- Крышка
- Левая задняя нижняя крышка
- Крышка
- Правая нижняя крышка
- Пластина крышки воздушного фильтра
- Левая верхняя панель задней крышки
- Шайба
- Болт
- Замок капота
- Окончательная сборка задней поперечины
- Уплотнительная губка нижней перегородки
Ещё 36 позиций состава и артикулы — после регистрации.
