Sany SY215W — трубопровод рабочего устройства
Экскаватор· 73 позиций в составе· 1 моделей

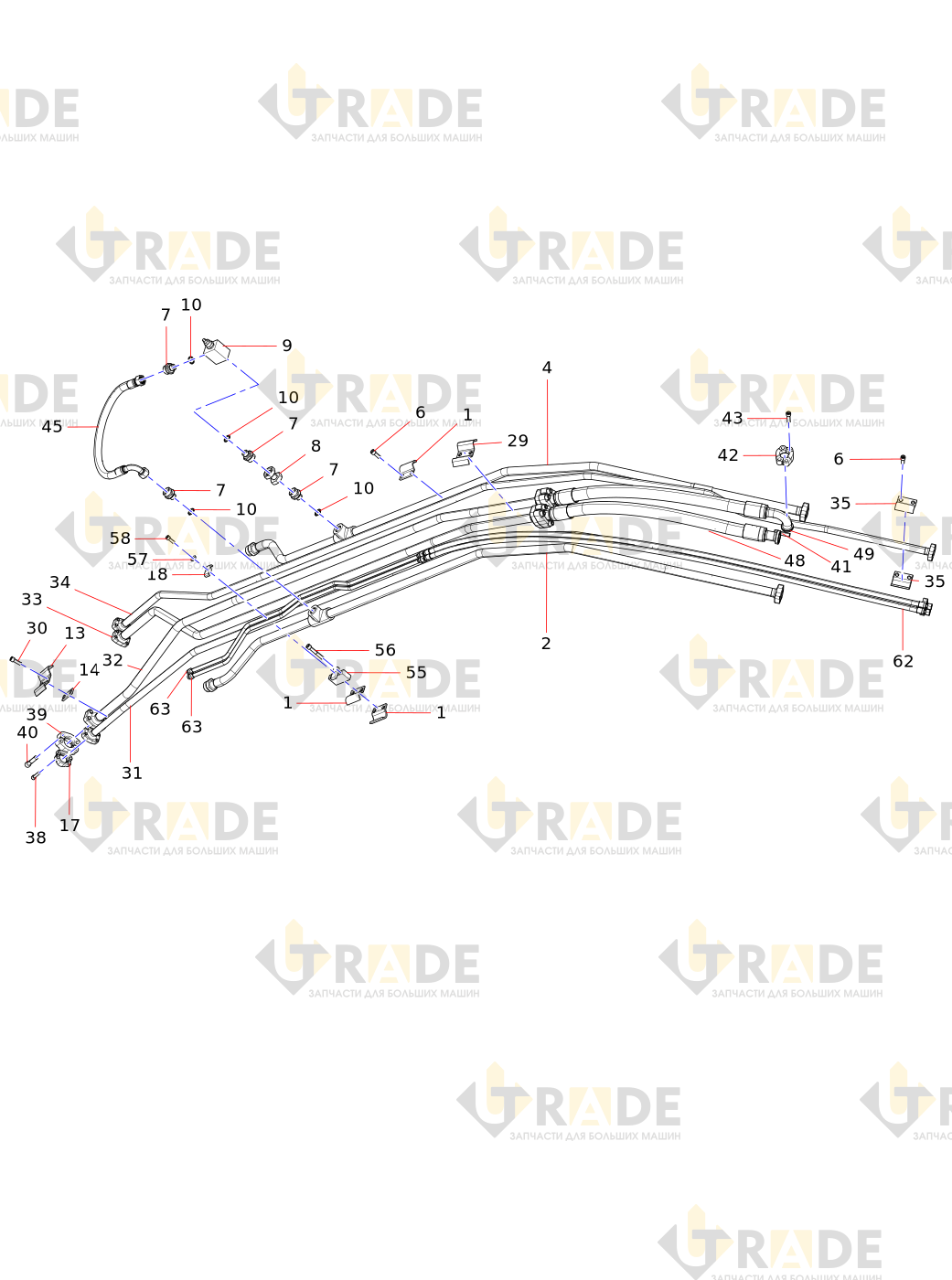

Взрыв-схема узла «трубопровод рабочего устройства» Sany SY215W: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
37 из 73- Хомут трубопровода
- правая задняя труба в сборе
- правая передняя труба в сборе
- левая задняя труба в сборе
- левая передняя труба в сборе
- Винт
- торцевой прямой проходной разъем
- Штуцер трубопровода
- Переливной клапанузел
- Кольцо O-образное
- Кольцо O-образное
- Винт
- Хомут трубопровода
- Подстилка
- Стальная труба в сборе
- Стальная труба в сборе
- Разъемный фланец
- быстросменный трубный зажим
- Стальная труба в сборе
- Стальная труба в сборе
- цилиндр штангиузел
- Хомут для труб
- масляная труба в сборе
- Кольцо O-образное
- масляная труба в сборе
- масляная труба в сборе
- масляная труба в сборе
- Хомут трубопровода
- Стальная труба в сборе
- Винт
- Стальная труба в сборе
- Стальная труба в сборе
- Стальная труба в сборе
- Хомут трубопровода
- Стальная труба в сборе
- Винт
- Винт
