Sany SY215W — электрическая система кузова автомобиля
Экскаватор· 62 позиций в составе· 1 моделей

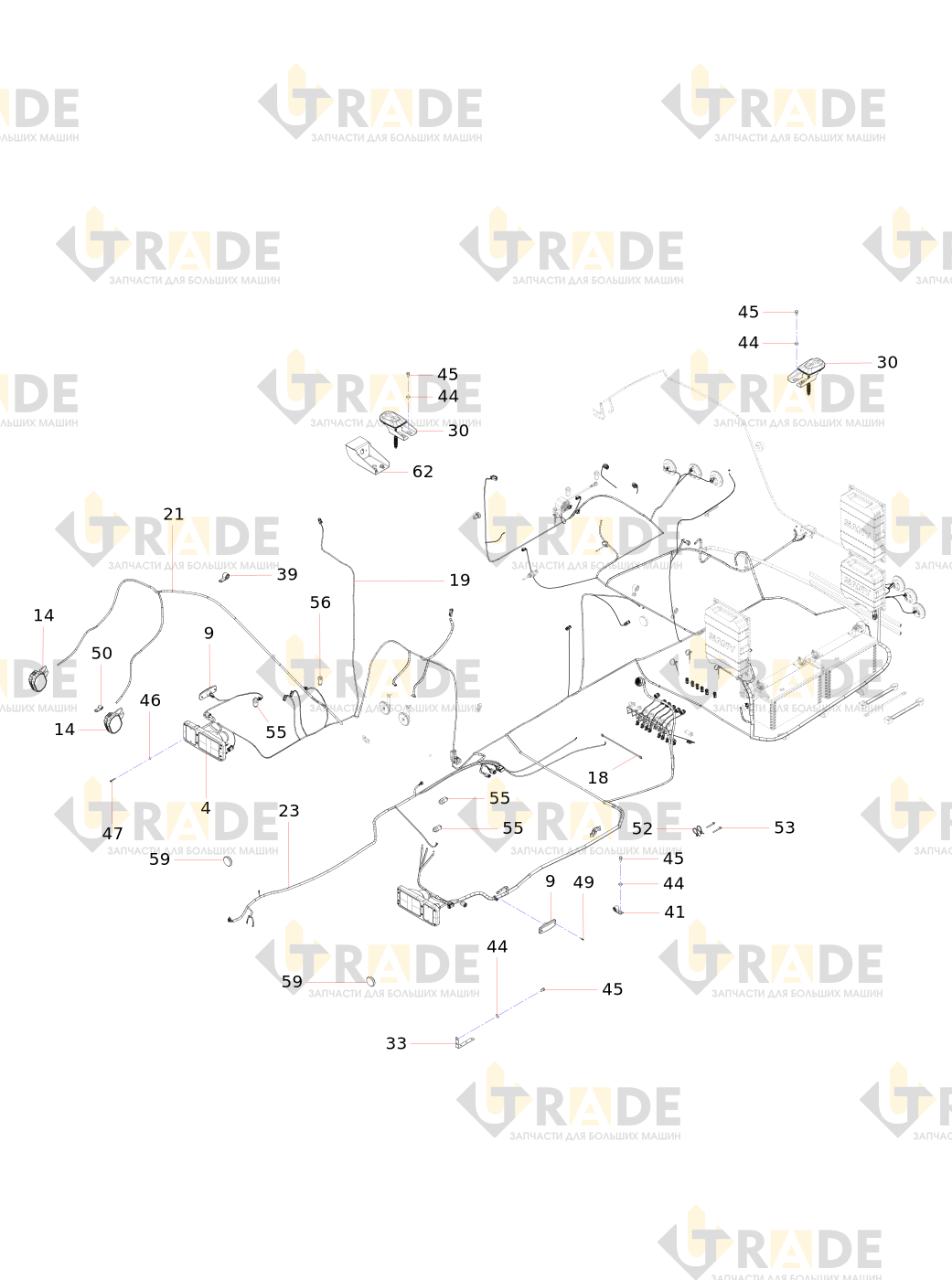

Взрыв-схема узла «электрическая система кузова автомобиля» Sany SY215W: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
31 из 62- силовой модульузел
- Кислотная АКБ
- Крышка электрооборудования
- Передняя фараузел
- Индикатор
- задний свет
- Индикатор
- боковой свет
- лампа номерного знака
- Крышка электрооборудования
- Зуммер
- Поворотные переключателиузел
- Осветительный прибор
- Крепежная пластина ECM
- пусковое реле
- Жгут проводов
- линия электропередач
- линия электропередач
- жгут проводов кузова автомобиля
- Соединительный провод двигателя Евро-3
- жгут освещения стрелы
- Провод питания стартера
- Жгут проводов нижней части машины
- держатель предохранителя
- Плавкий предохранитель
- Акселераторное соединение аккумулятора отрицательного типа в сборе
- Акселерометр в сборе
- сирена
- мигающий сигнализатор
- уплотнительная лента
- Видеокамераузел
Ещё 31 позиций состава и артикулы — после регистрации.
