Sany SY215W — Топливная система
Экскаватор· 42 позиций в составе· 1 моделей

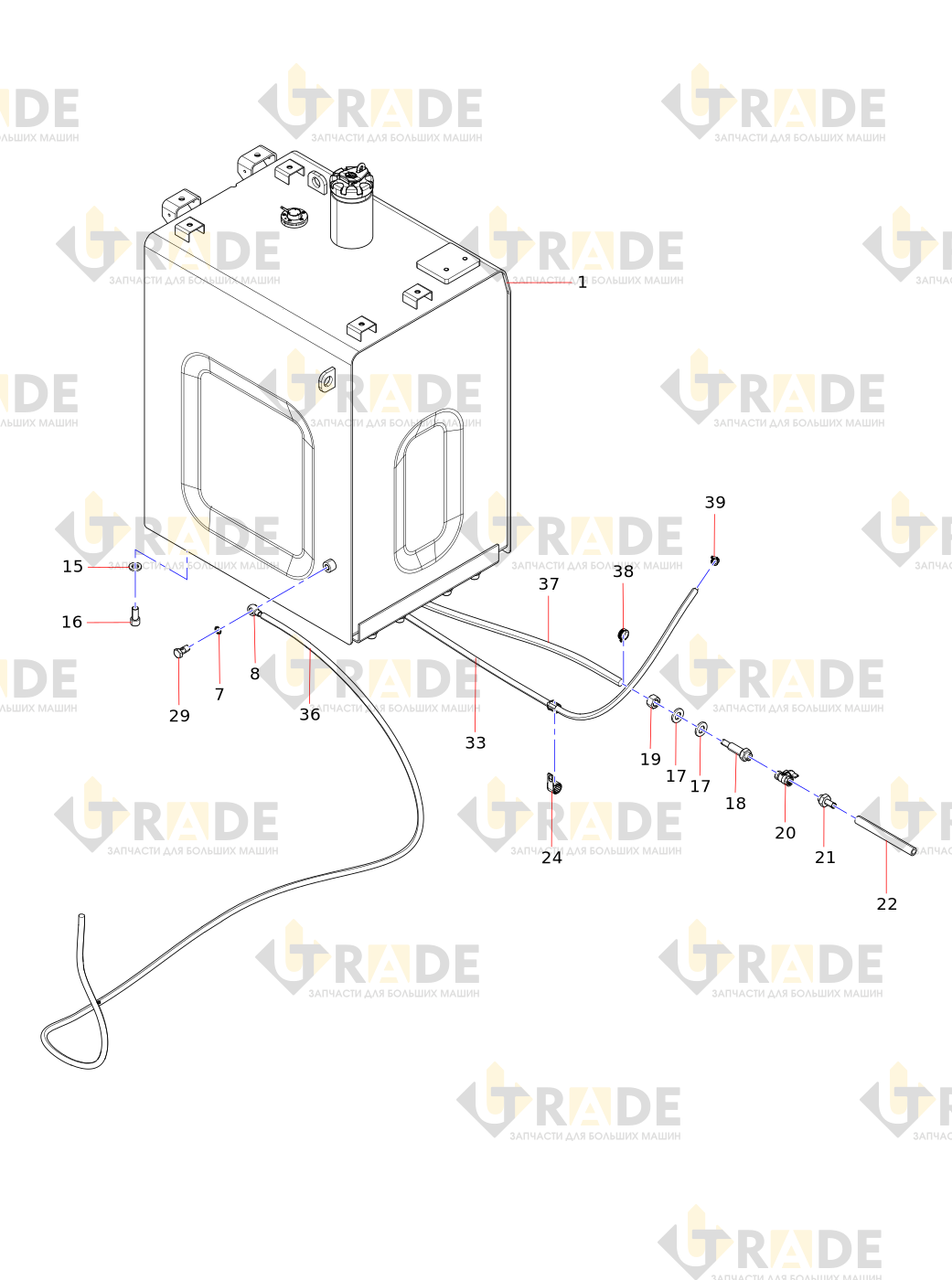

Взрыв-схема узла «Топливная система» Sany SY215W: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
21 из 42- Топливный бак в сбореузел
- Водоотделительузел
- Топливный насос в сбореузел
- Шайба
- Главный топливный фильтрузел
- Шайба
- Соединитель топливной трубы
- Масляный фильтрузел
- Кольцо O-образное
- Соединение
- Прямоугольное комбинированное соединение
- Винт
- Винт
- Высокопрочная шайба для стальной конструкции
- Винт
- Высокопрочная шайба для стальной конструкции
- Штуцер
- Гайка
- Блок клапанов
- Штуцер
- Сливная труба топливного бака
Ещё 21 позиций состава и артикулы — после регистрации.
