Sany SY215C — Система кондиционирования воздуха
Экскаватор· 52 позиций в составе· 1 моделей

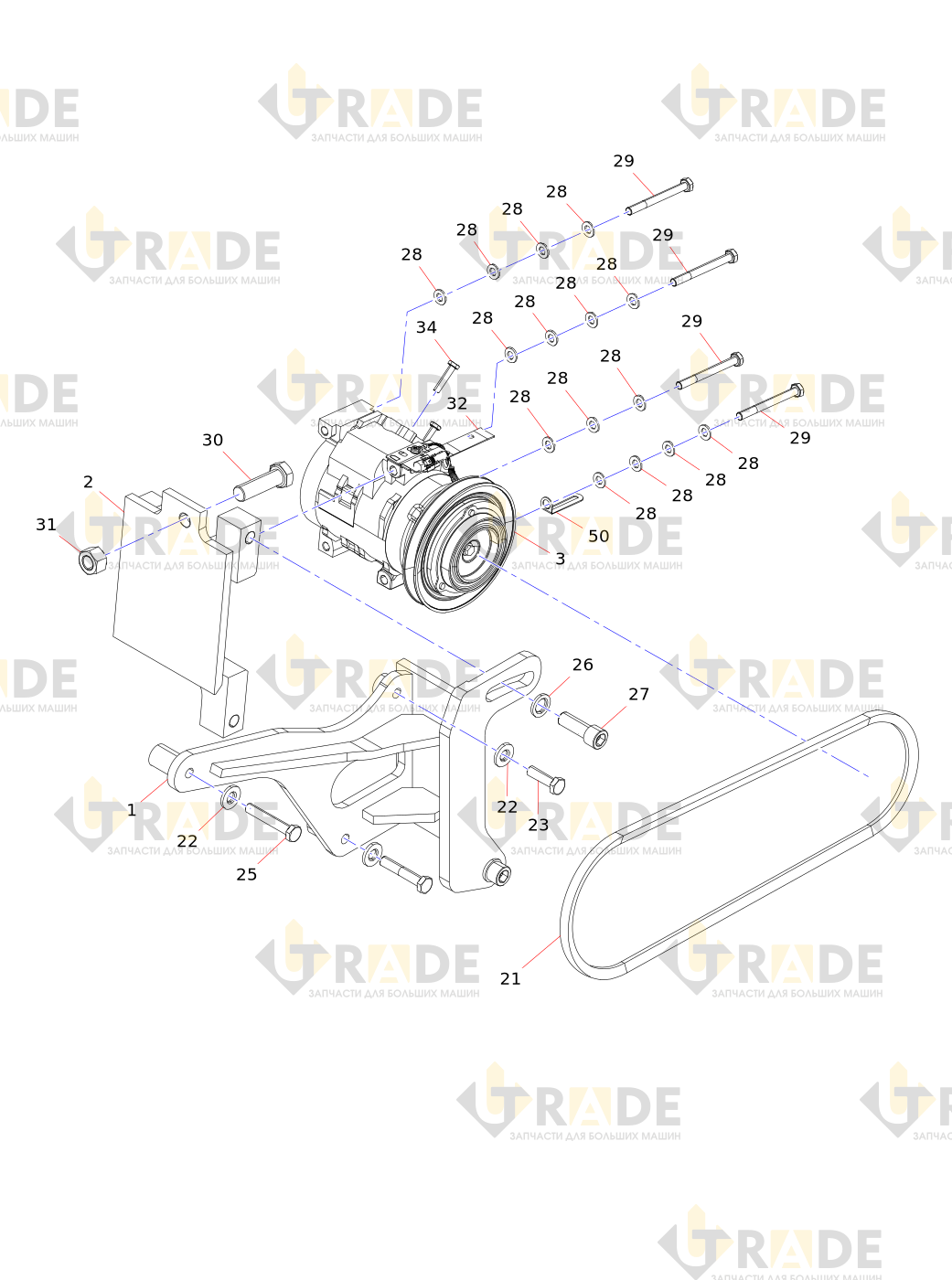

Взрыв-схема узла «Система кондиционирования воздуха» Sany SY215C: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
26 из 52- Кронштейн компрессора
- Регулировочная пластина
- Компрессор
- Левая поддержка конденсатора
- Конденсатор
- Поддержка резервуара для жидкости
- Правая поддержка конденсатора
- Резервуар для жидкости
- Испарительузел
- Жидкий резиновый шланг
- Выхлопной резиновый шланг
- Всасывающий шланг
- Жидкий резиновый шланг
- Паровой шланг
- Редукционная водопроводная труба
- Сливная труба
- Стальной эластичный зажим в виде ленты
- Разъем нажимного диска
- Шайба
- Винт
- Автомобильный клиновой ремень
- Шайба
- Болт
- Внутренний воздушный фильтр
- Шайба
- Болт
Ещё 26 позиций состава и артикулы — после регистрации.
