Sany SY215C — Рабочее устройство (международное)
Экскаватор· 53 позиций в составе· 3 моделей
Взрыв-схема узла «Рабочее устройство (международное)» Sany SY215C: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.

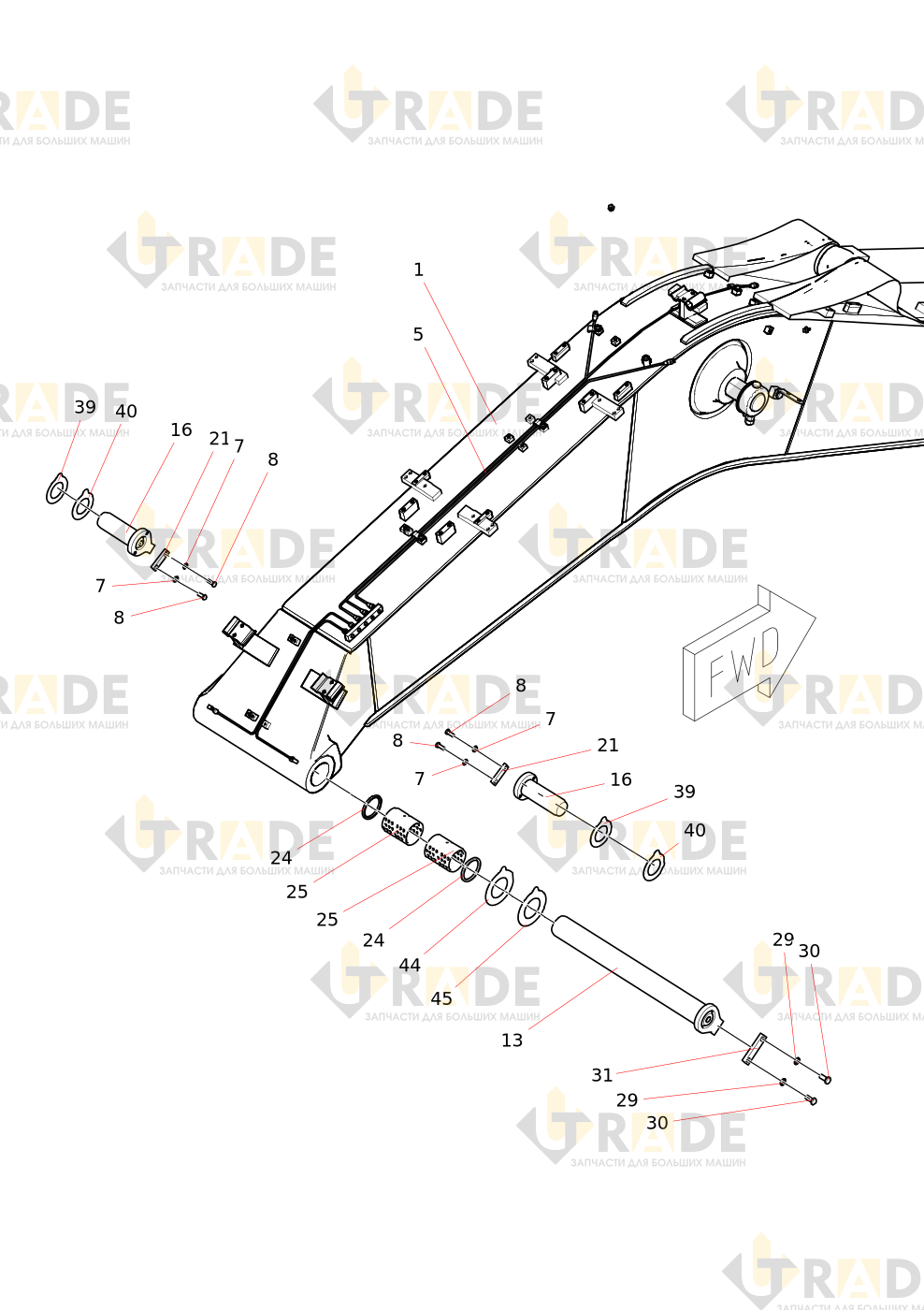

Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
27 из 53- Стрела
- Соединительный шток
- Левая качалка
- Правая качалка
- Смазочный трубопровод рабочего устройстваузел
- Пластина
- Шайба
- Болт
- Вал штифта
- Вал штифта
- Вал штифта
- Вал штифта
- Вал штифта
- Вал штифта
- Вал штифта
- Вал штифта
- Рама лампы
- Пружинная шайба
- Болт
- Втулка вала 80×110×88
- Втулка
- Нажимная планка
- Втулка
- Кольцо пылезащитное DLI
- Износостойкая втулка у основания стрелы
- Втулка
- Втулка
Ещё 26 позиций состава и артикулы — после регистрации.
