Sany SY215C — Рама опорной плиты
Экскаватор· 25 позиций в составе· 1 моделей

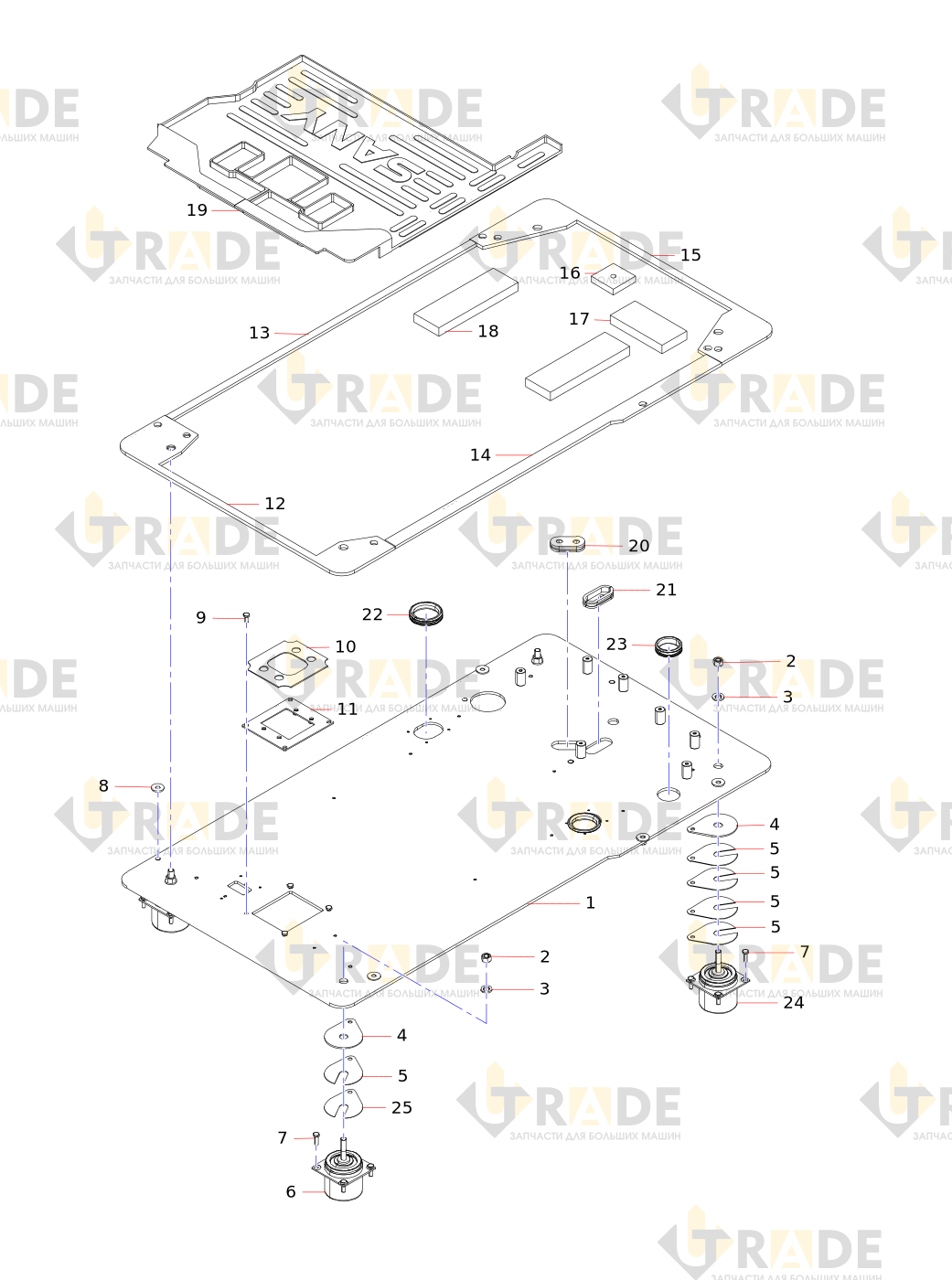

Взрыв-схема узла «Рама опорной плиты» Sany SY215C: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
13 из 25- Болт M30×180GB5782 класс 10.9
- Гайка
- Высокопрочная шайба для стальной конструкции
- Подстилка
- Головка форсунки
- Подшипник кабины
- Болт
- Шайба
- Уплотнительная прокладка педального клапана
- Болт
- Косынка
- Опорная плита передняя губка
- Опорная плита правая боковая губка
Ещё 12 позиций состава и артикулы — после регистрации.
