Sany SY18C — Система охлаждения
Экскаватор· 27 позиций в составе· 1 моделей

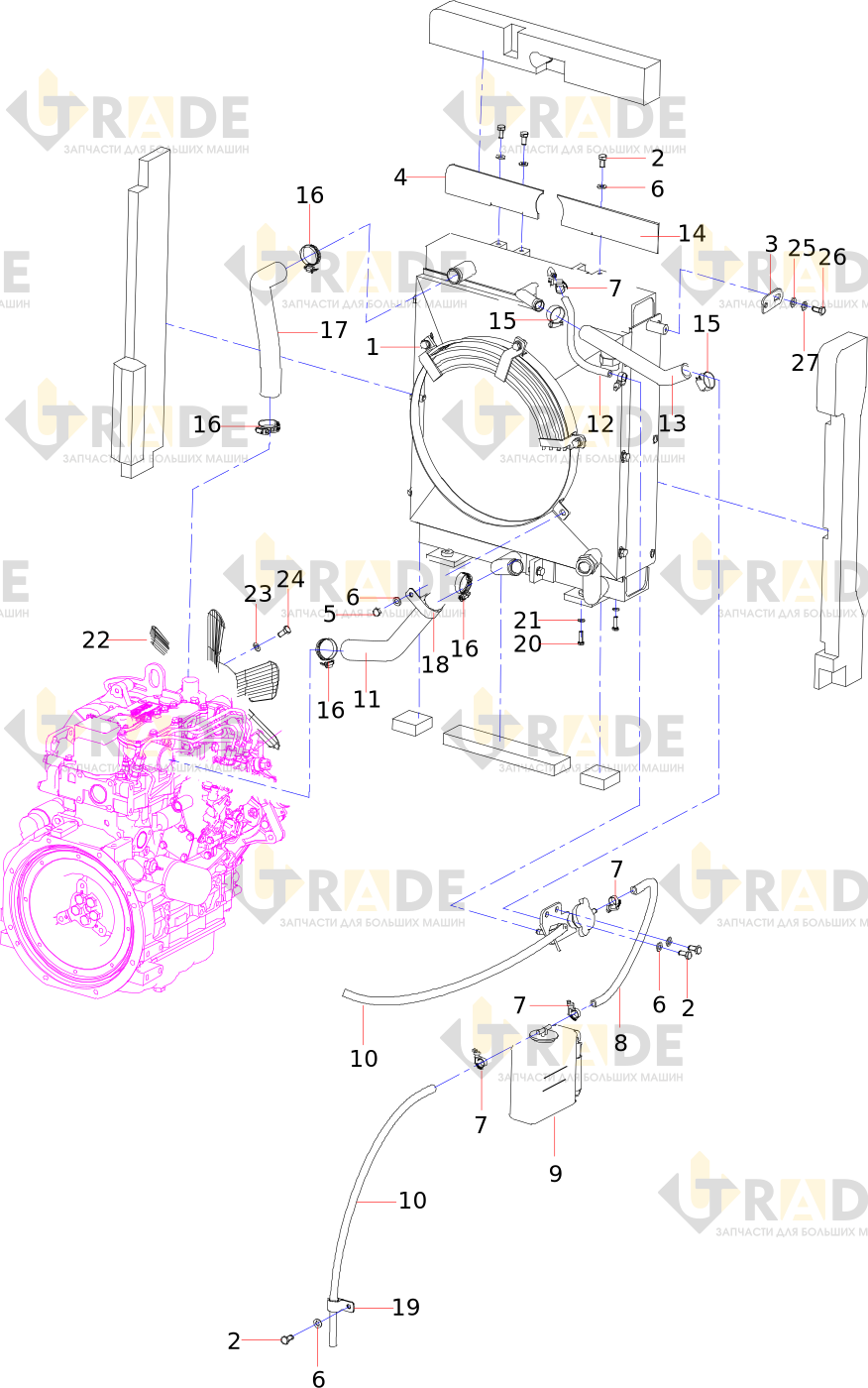

Взрыв-схема узла «Система охлаждения» Sany SY18C: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
14 из 27- Соединительный кронштейнузел
- Болт
- Фиксированная плита
- Верхняя уплотнительная пластина
- Гайка
- Хомут
- Шайба
- Труба для пополнения воды в радиаторе
- Бачок для хранения жидкости
- Вентиляционная труба радиатора
- Нижняя водопроводная труба
- Соединительная труба вентиляционного клапана
- Косынка
- Труба для наполнения водой
Ещё 13 позиций состава и артикулы — после регистрации.
