Sany SY18C — Пилотный трубопровод
Экскаватор· 69 позиций в составе· 1 моделей

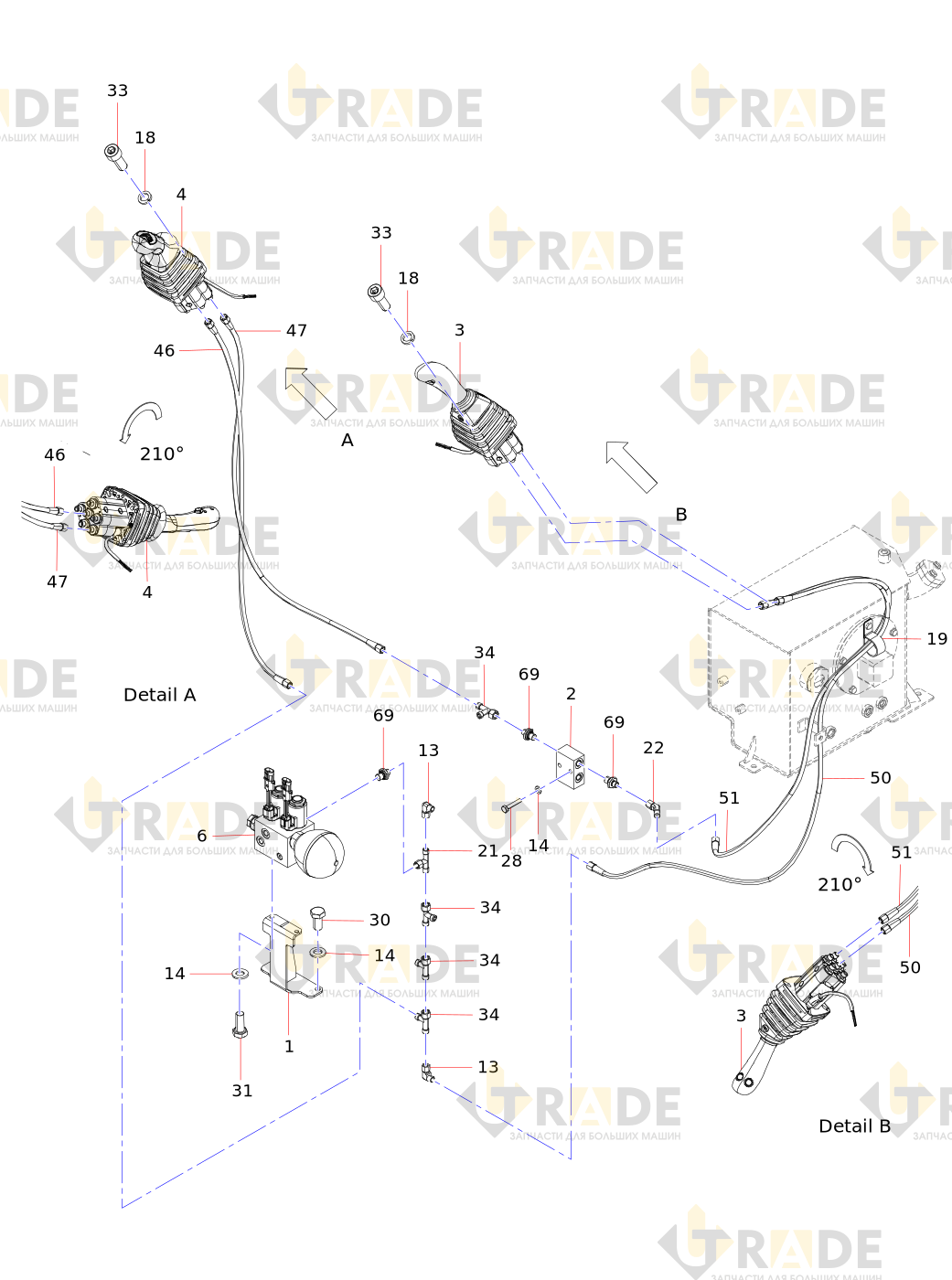

Взрыв-схема узла «Пилотный трубопровод» Sany SY18C: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
35 из 69- Стойка
- Маслосборный блок
- Резиновый шлангузел
- Группа пропорциональных клапанов соленоидаузел
- Резиновый шлангузел
- Блок пилотного управляющего клапана источника маслаузел
- Торцевое проходное соединение
- Торцевое проходное соединение
- Торцевое проходное соединение
- Торцевое проходное соединение
- Торцевое проходное соединение
- О-образное кольцо
- Штуцер
- Шайба
- Шайба
- Торцевое проходное соединение
- Масляный фильтр давления
- Пружинная шайба
- Зажим для провода
- Стыковое прямое укороченное резьбовое соединение
- L-образный комбинированный тройник
- Комбинированный коннектор под 45 градусов
- Резиновый шлангузел
- Резиновый шлангузел
- Болт
- Болт
- Болт
- Болт
- Болт
- Болт
- Винт
- L-образный комбинированный тройник
- Винт
- Прямоугольное комбинированное соединение
- Пробка
