Sany SY18C — Подсборка кабины
Экскаватор· 28 позиций в составе· 1 моделей

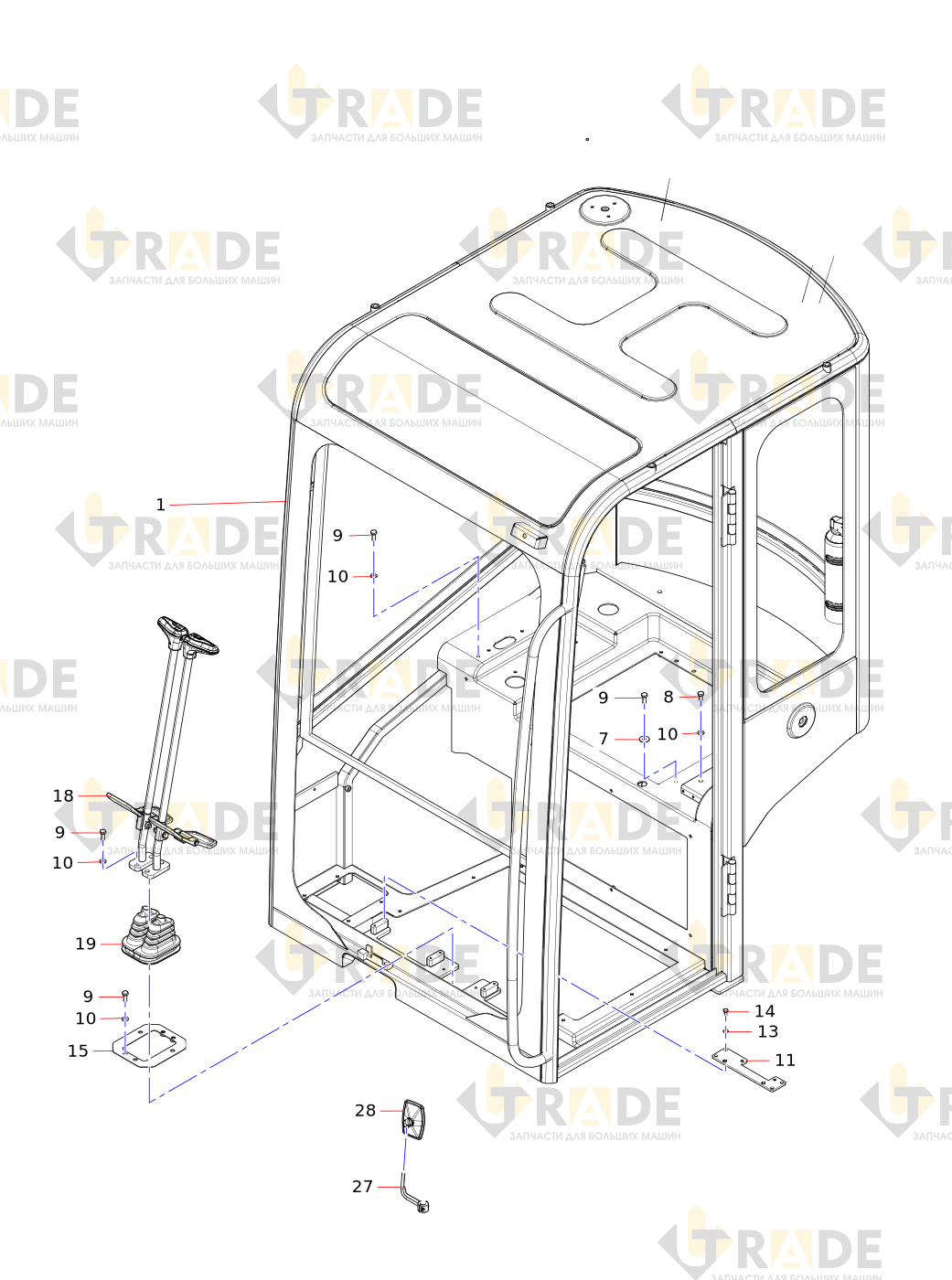

Взрыв-схема узла «Подсборка кабины» Sany SY18C: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
14 из 28- Кабина в сбореузел
- Амортизатор
- Нижняя колодка амортизатора
- Болт
- Пол кабины в сборе
- Правая передняя нижняя пластина кабины в сборе
- Болт
- Шайба
- Болт
- Шайба
- Монтажная пластина
- Кронштейн пропорционального компонента соленоида
- Шайба
- Болт
Ещё 14 позиций состава и артикулы — после регистрации.
