Sany SY135C — Трубопровод рабочего устройства
Экскаватор· 76 позиций в составе· 1 моделей

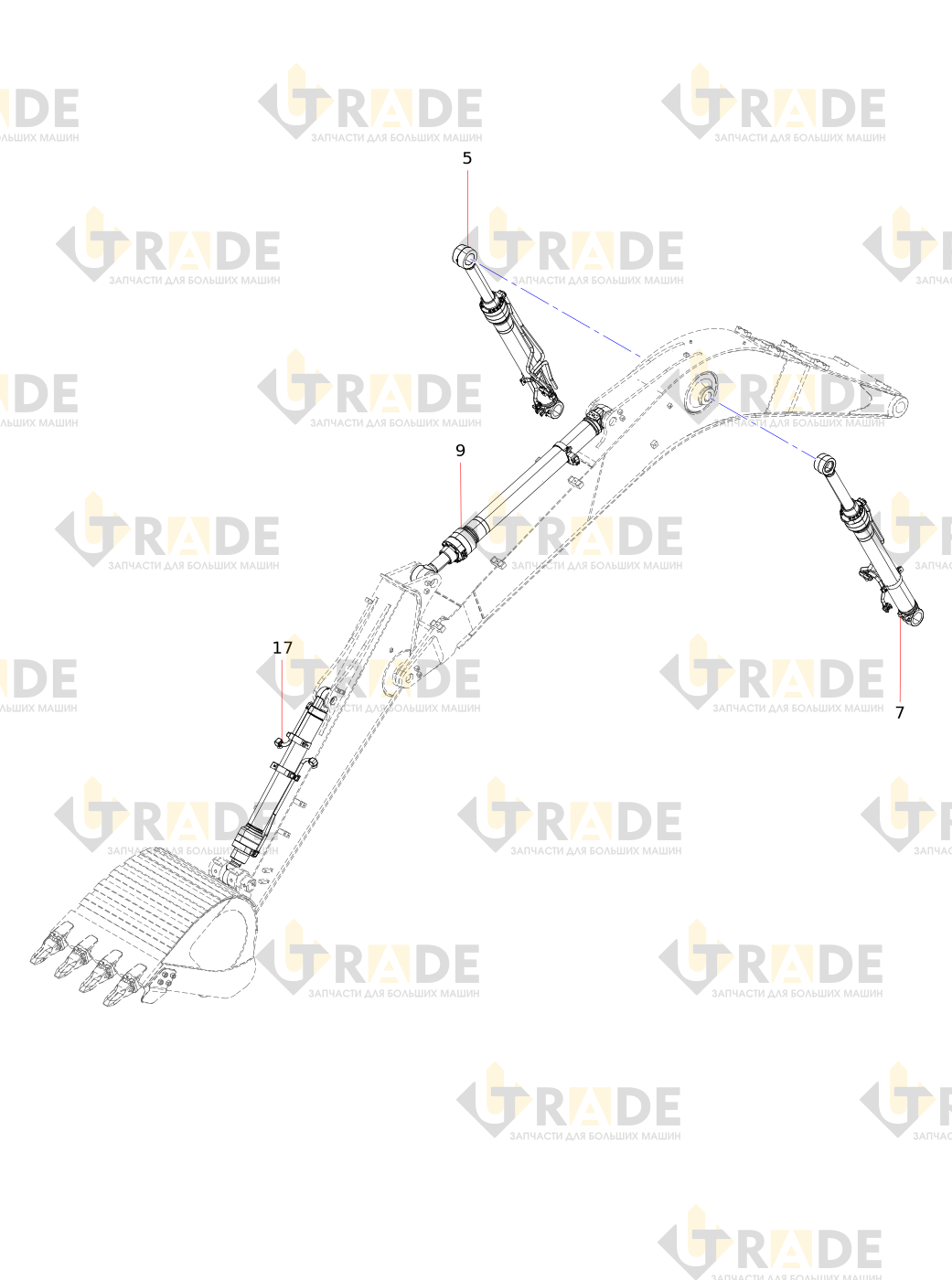

Взрыв-схема узла «Трубопровод рабочего устройства» Sany SY135C: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
38 из 76- Сборка стальной трубы цилиндра ковша
- Верхний трубный хомут
- Верхний трубный хомут
- Дробление стальной трубы
- Цилиндр штангиузел
- Цилиндр штангиузел
- Сборка стальной трубы цилиндра ковша
- Дробление стальной трубы
- Цилиндр рычагаузел
- Разъемный фланец
- Винт
- Стальная труба в сборе
- Стальная труба в сборе
- Пружинная шайба
- Винт
- Кольцо O-образное
- Цилиндр ковшаузел
- Блок клапановузел
- Шайба
- Зажим для провода
- Шайба
- Пружинная шайба
- Масленка
- Штуцер
- Смазочная труба
- Смазочная труба
- Смазочная труба
- Смазочная труба
- Смазочная труба
- Штуцер
- Гайка
- Специальный вкладыш для карт
- Штуцер трубопровода
- Стальная труба
- Заглушка
- Гайка
- Хомут трубопровода
- Болт
Ещё 38 позиций состава и артикулы — после регистрации.
