Sany SY135C — Часть крышки в сборе
Экскаватор· 50 позиций в составе· 1 моделей
Взрыв-схема узла «Часть крышки в сборе» Sany SY135C: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.

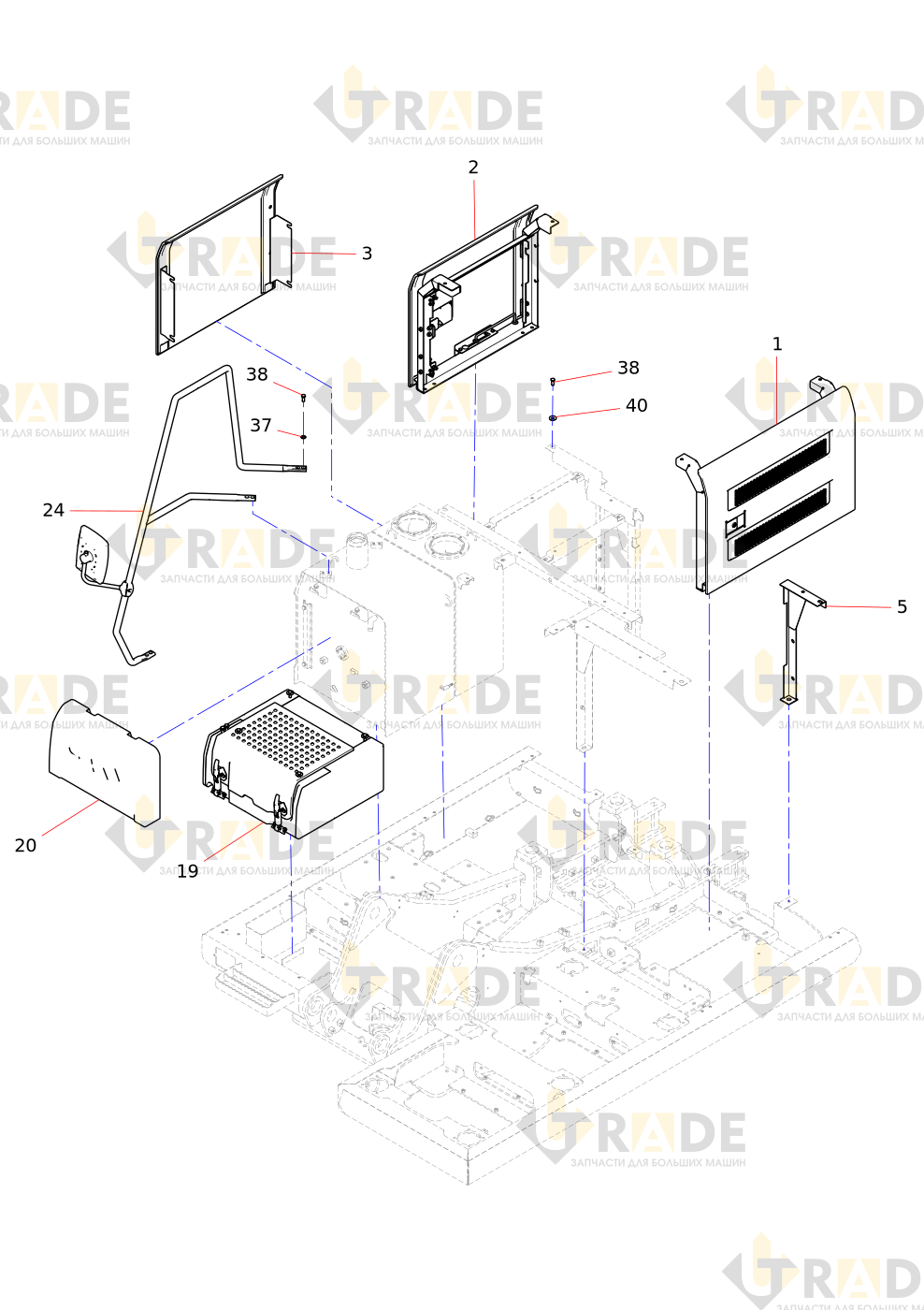

Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
25 из 50- Левая дверь в сбореузел
- Правая дверь в сбореузел
- Левый передний кронштейн
- Левый задний кронштейн
- Декоративная пластина масляного бачка
- Передняя поперечина
- Правая перегородка
- Средняя пластина перегородки
- Опорная пластина
- Правый задний кронштейн
- Опорная пластина
- Монтажная пластина
- Левая перегородка
- Задняя перегородка
- Боковая перегородка
- Верхняя правая панель задней крышки
- Средняя крышка
- Передняя крышка
- Сборка ящика для инструментовузел
- Декоративная крышка в сборе
- Обложка двигателя в сбореузел
- Левая верхняя панель задней крышки
- Монтажная пластина
- Порученьузел
- Прижимная пластина аккумулятора в сборе
Ещё 25 позиций состава и артикулы — после регистрации.
