Sany SY135C — Композитный насос в сборе
Экскаватор· 60 позиций в составе· 1 моделей
Взрыв-схема узла «Композитный насос в сборе» Sany SY135C: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.

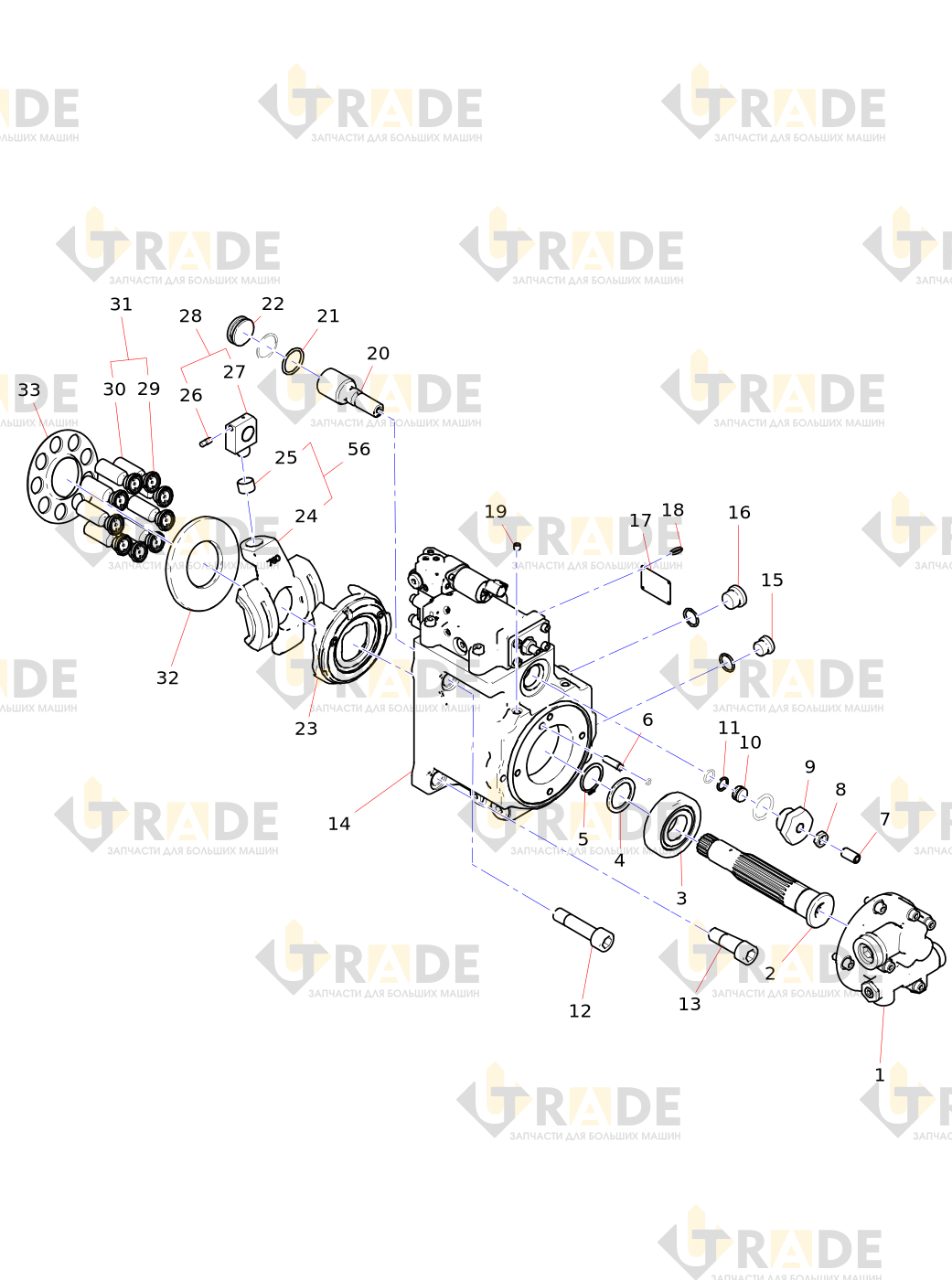

Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
30 из 60- Пилотный шестеренный насос в сборе
- Приводной вал (R)
- Цилиндрический шарикоподшипник
- Шайба подшипника
- Запорный штифт
- Эластичное стопорное кольцо
- Позиционирующий винт
- Шестигранная гайка
- Регулировочная гайка рабочего объема
- Бамперная стойка
- Стопорное кольцо
- Внутренний шестигранный винт
- Внутренний шестигранный винт
- Корпус заднего насоса
- Штекер, разъем
- Штекер, разъем
- Заклепка
- Паспортная табличка
- Плунжер сервопривода
- Штекер, разъем
- Стопорное кольцо
- Бамперная стойка (L)
- Стойка с наклонным дисковым подшипником
- Косой диск
- Наклонная втулка
- Наклонный штифт
- Седло пружины
- Наклонный штифт в сборе
- Плунжер
- Раздвижной башмак
Ещё 30 позиций состава и артикулы — после регистрации.
