Sany SW956K1 — Система охлаждения
Фронтальный погрузчик· 25 позиций в составе· 1 моделей

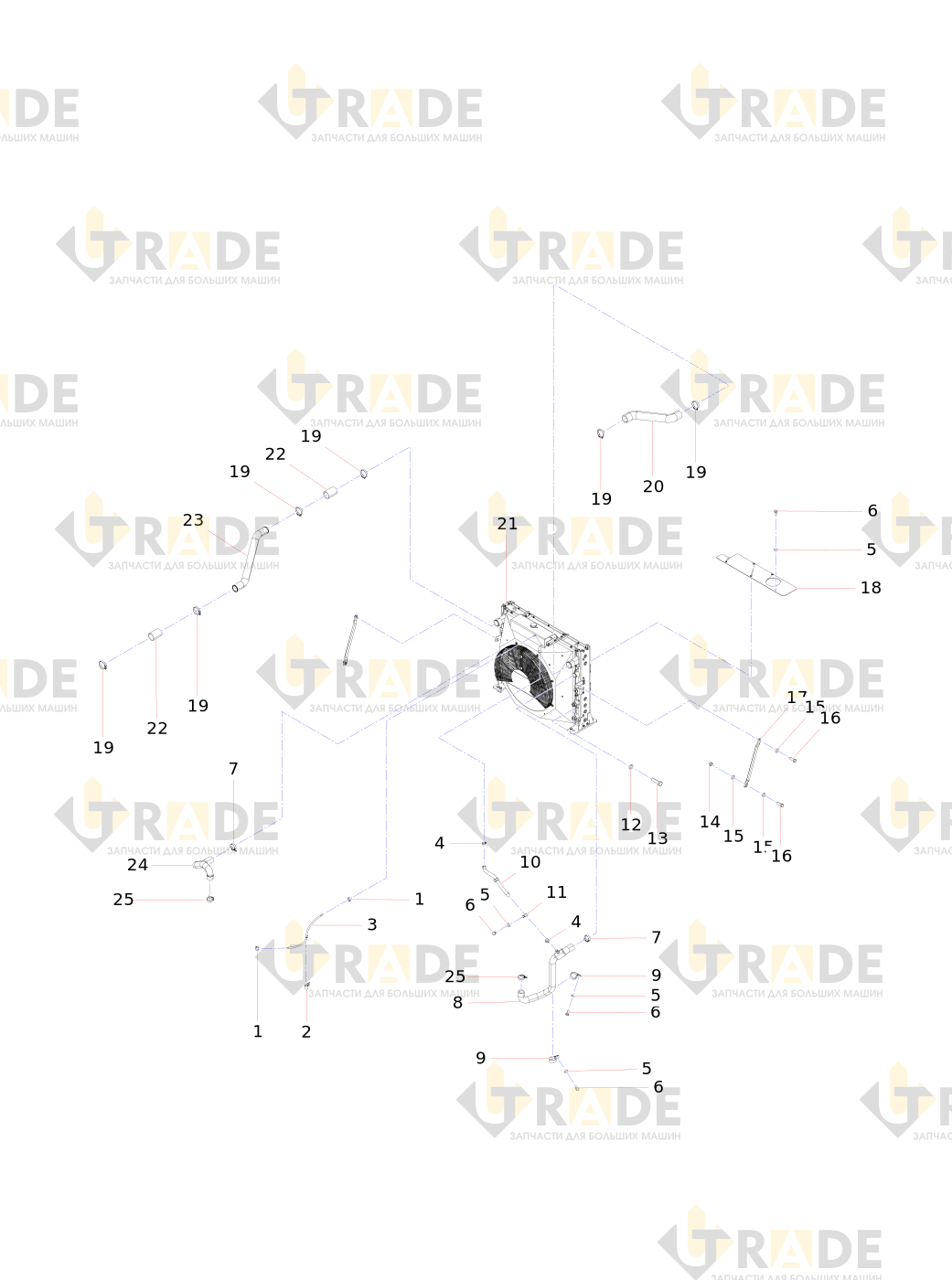

Взрыв-схема узла «Система охлаждения» Sany SW956K1: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
13 из 25- Хомут
- Зажим для провода
- Хомут шланга
- Выхлопная труба двигателя
- Шайба
- Болт
- Хомут
- Впускная труба двигателя
- Труба для подачи воды двигателя
- Трубный зажим 1
- Зажим для провода
- Высокопрочная шайба для стальной конструкции
- Болт
Ещё 12 позиций состава и артикулы — после регистрации.
