Sany SW956K1 — Сборка кабины
Фронтальный погрузчик· 24 позиций в составе· 1 моделей
Взрыв-схема узла «Сборка кабины» Sany SW956K1: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.

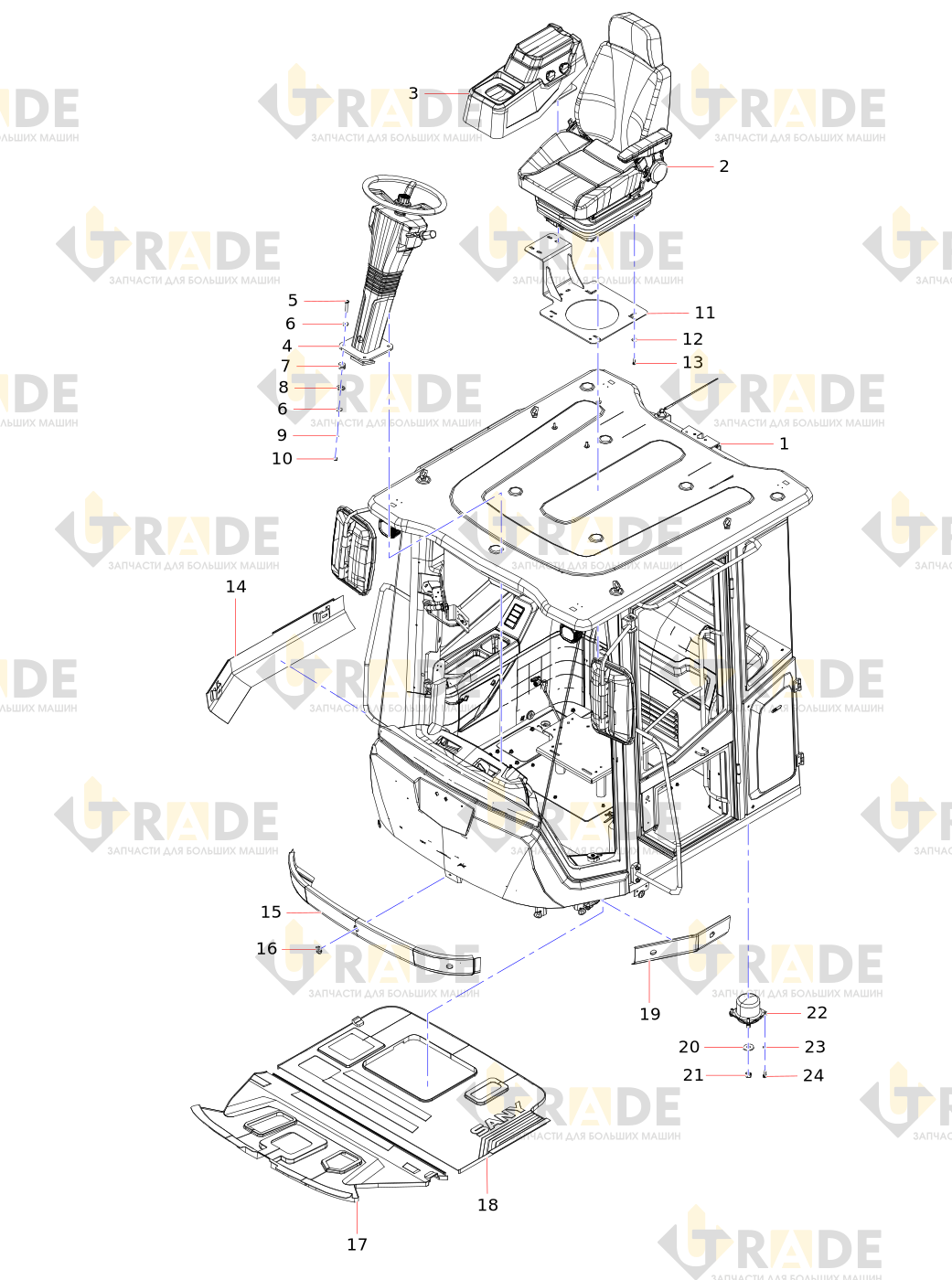

Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
12 из 24- Кабина в сбореузел
- Водительское сиденьеузел
- бокс подлокотникаузел
- рулевой механизм в сбореузел
- Болт
- Шайба
- шоковая накладка рулевой шестерни
- Шайба
- Пружинная шайба
- Гайка
- кронштейн крепления бокса подлокотника
- Шайба
Ещё 12 позиций состава и артикулы — после регистрации.
ЗарегистрироватьсяПрименяется в моделях
