Sany SW956K1 — Кабина в сборе
Фронтальный погрузчик· 52 позиций в составе· 1 моделей

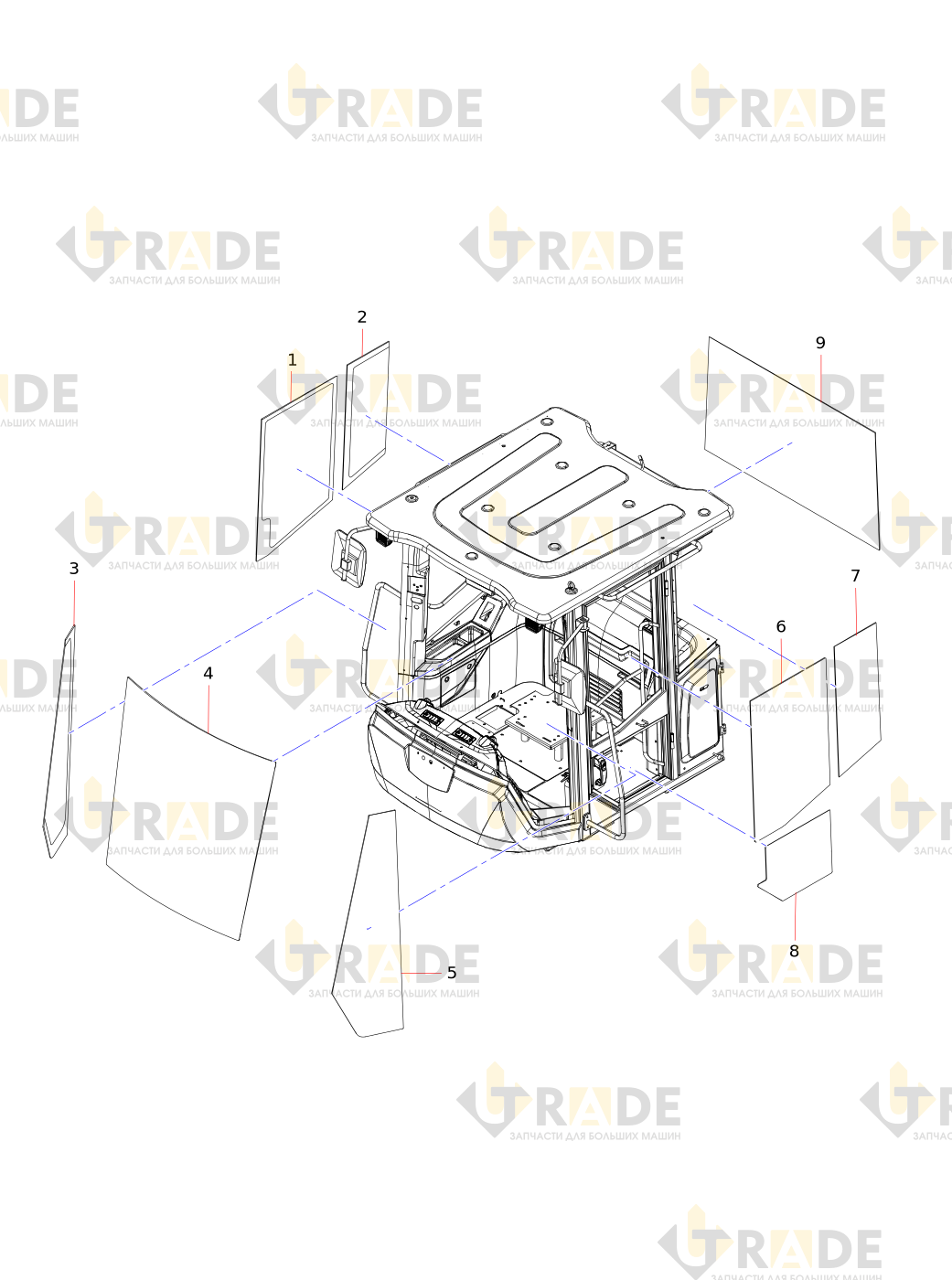

Взрыв-схема узла «Кабина в сборе» Sany SW956K1: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
26 из 52- Верхнее стекло правой двери
- Правое заднее боковое стекло
- Правое переднее ветровое стекло
- Лобовое стекло
- Левое переднее ветровое стекло
- Верхнее стекло левой двери
- Левое заднее боковое стекло
- Нижнее стекло левой двери
- Крышка доступа нижняя правая
- Заднее боковое стекло
- Газлифт правого окна
- Рабочее освещение
- Предохранительный молоток
- Переходник воздуховода
- Внутреннее зеркало заднего вида
- Огнетушитель
- Педаль дроссельной заслонки
- Наружное зеркало заднего вида
- Монтажная стойка сиденья
- Замок двери левый в сборе
- Монтажная стойка зеркала заднего вида
- Фиксатор положения двери левый
- Ручка верхняя правая кабины в сборе
- Кронштейн установки Epower в сборе
- Крышка доступа задняя левая
- Шарнирный узел
Ещё 26 позиций состава и артикулы — после регистрации.
