Sany STG190C-8S — Рама машины в сборе
Автогрейдер· 70 позиций в составе· 1 моделей

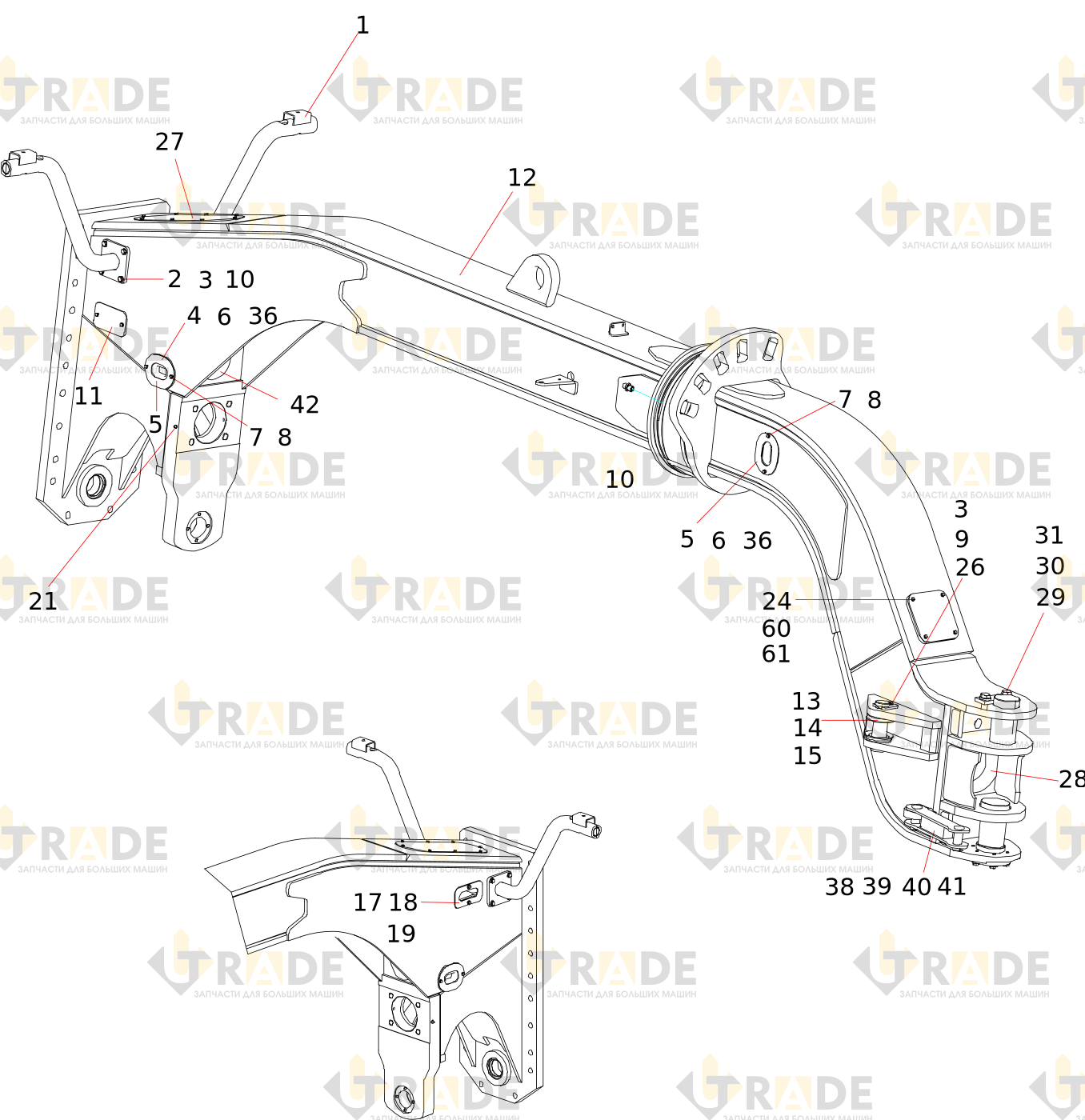

Взрыв-схема узла «Рама машины в сборе» Sany STG190C-8S: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
35 из 70- Кронштейн передней лампы
- Болт
- Шайба
- Нижняя перегородка
- Защитный кожух рукава
- Верхняя перегородка
- Болт
- Шайба
- Болт
- Пружинная шайба
- Передняя перегородка
- Передняя рама
- Кольцо
- Пылезащитное кольцо
- Вал штифта
- Нажимная планка
- Монтажная пластина
- Шайба
- Болт
- Задняя рама
- Масленка
- Фиксированный стержень
- Гайка
- Болт
- Хомут трубопровода
- Гидроцилиндр натяжения
- Перекрышка
- Резиновое стопорное кольцо
- Высокопрочная шайба для стальной конструкции
- Болт
- Гидроцилиндр натяжения
- Оптическая ось
- Уплотнительное кольцо из шерстяного войлока
- Вентиляционная крышка
- Винт
Ещё 35 позиций состава и артикулы — после регистрации.
ЗарегистрироватьсяПрименяется в моделях
Другие узлы STG190C-8S
Электрическая система грейдераГидробак в сбореКабина в сбореКапот в сбореКонсоль управления в сбореПередний мост в сбореПоворотная рама в сбореРабочее устройствоСборка энергосистемыСхема гидравлической системыСистема кондиционирования воздуха (с прохладной Songzhi)Топливный бак
Все узлы модели STG190C-8S →
