Sany STG190C-8S — Консоль управления в сборе
Автогрейдер· 37 позиций в составе· 1 моделей

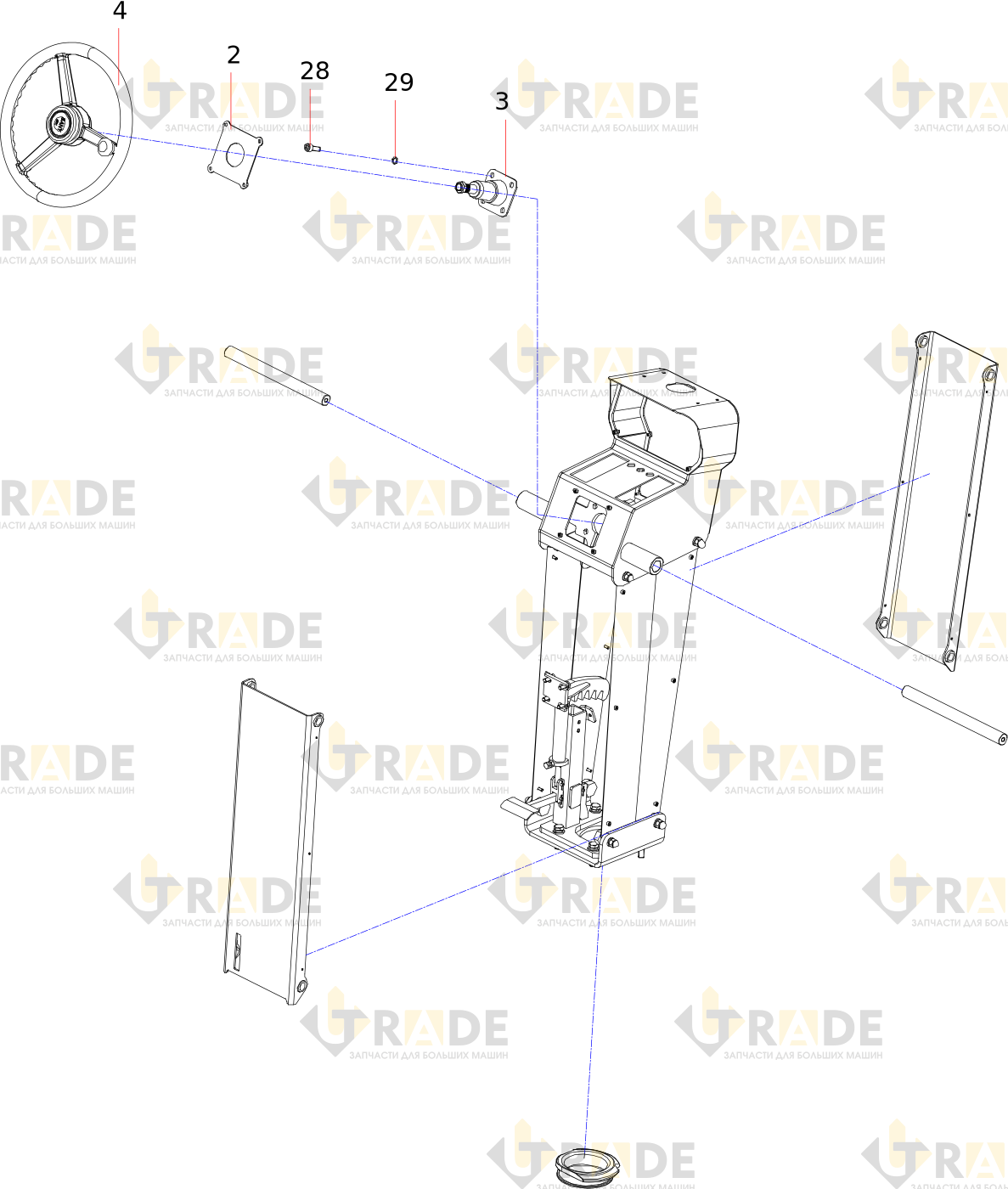

Взрыв-схема узла «Консоль управления в сборе» Sany STG190C-8S: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
19 из 37- Головка управления
- Малая пластина обложки
- Рулевая колонка в сборе
- Рулевое колесо в сбореузел
- Крышка переднего коромысла
- Крышка заднего коромысла
- Передний коромысл в сборе
- Задние коромысла в сборе
- Шайба
- Гнездо пластины шестерни
- Пружинная шайба
- Болт
- Ограничительная плита
- Стержень
- Болт
- Опора
- Опорное седло
- Винт
- Вал штифта
Ещё 18 позиций состава и артикулы — после регистрации.
