Sany STG190C-8S — Передний мост в сборе
Автогрейдер· 65 позиций в составе· 1 моделей
Взрыв-схема узла «Передний мост в сборе» Sany STG190C-8S: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.

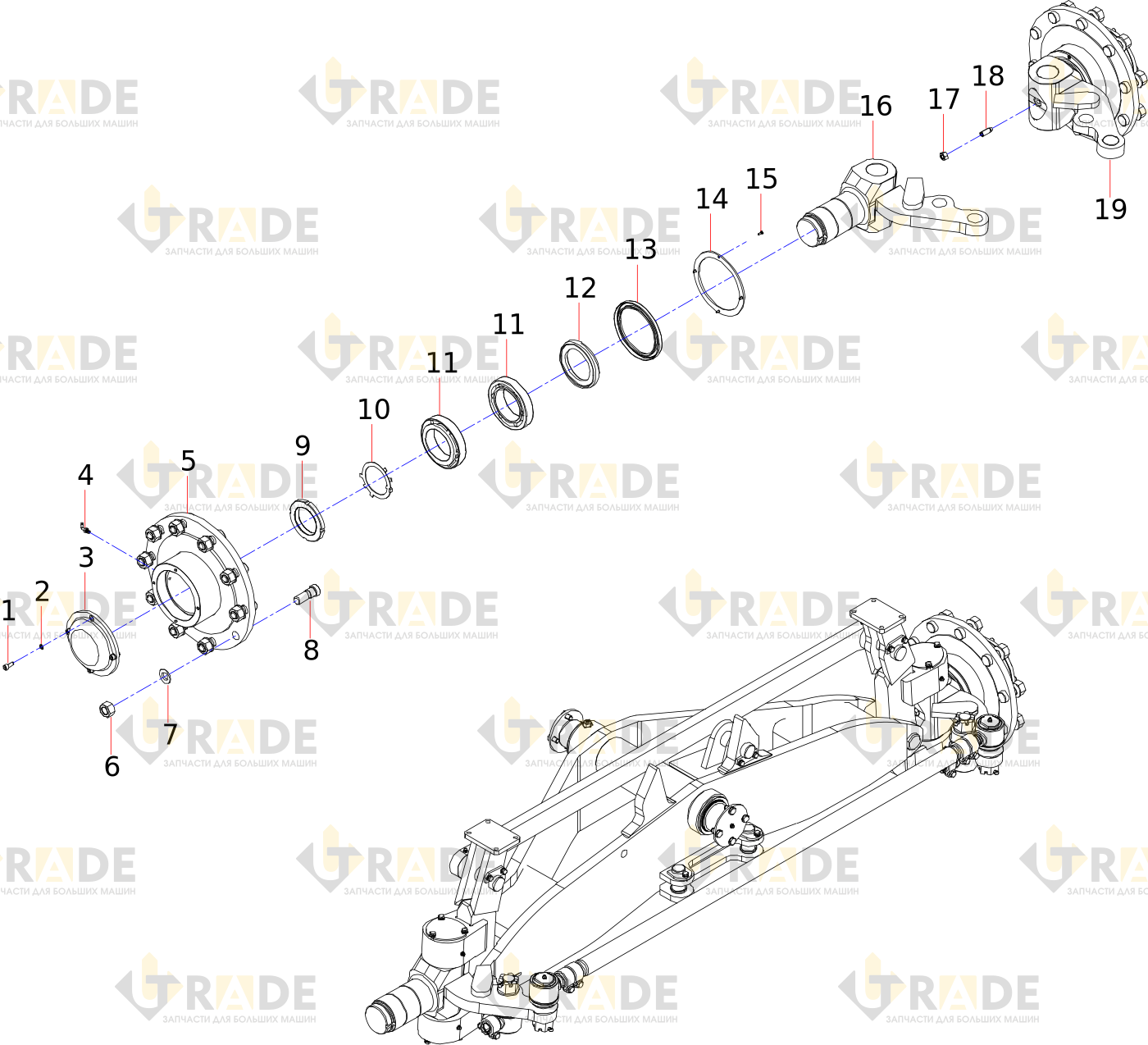

Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
33 из 65- Винт
- Пружинная шайба
- Масленка
- Ступица колесаузел
- Гайка
- Торцовый щит
- Шайба
- Болт обода
- Гайка
- Дистанционное кольцо
- Подшипник качания
- Шайба
- Уплотнительное кольцо
- Винт
- Накладная пластина
- Левый поворотный кулак
- Гайка
- Винт
- Седло пружины
- Шариковый шарнир
- Кулак правого рулевого управления
- Рулевой штифт
- Шайба
- Уплотнительное кольцо
- Масленка
- Шайба
- Подшипник качания
- Гайка
- Рама моста
- Шарнир наклона левого колеса
- Гильза
- Масленка
- Шайба
Ещё 32 позиций состава и артикулы — после регистрации.
