Sany SS270V — Рама в сборе

Погрузчик с бортовым поворотом· 42 позиций в составе· 1 моделей

Взрыв-схема узла «Рама в сборе» Sany SS270V: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.

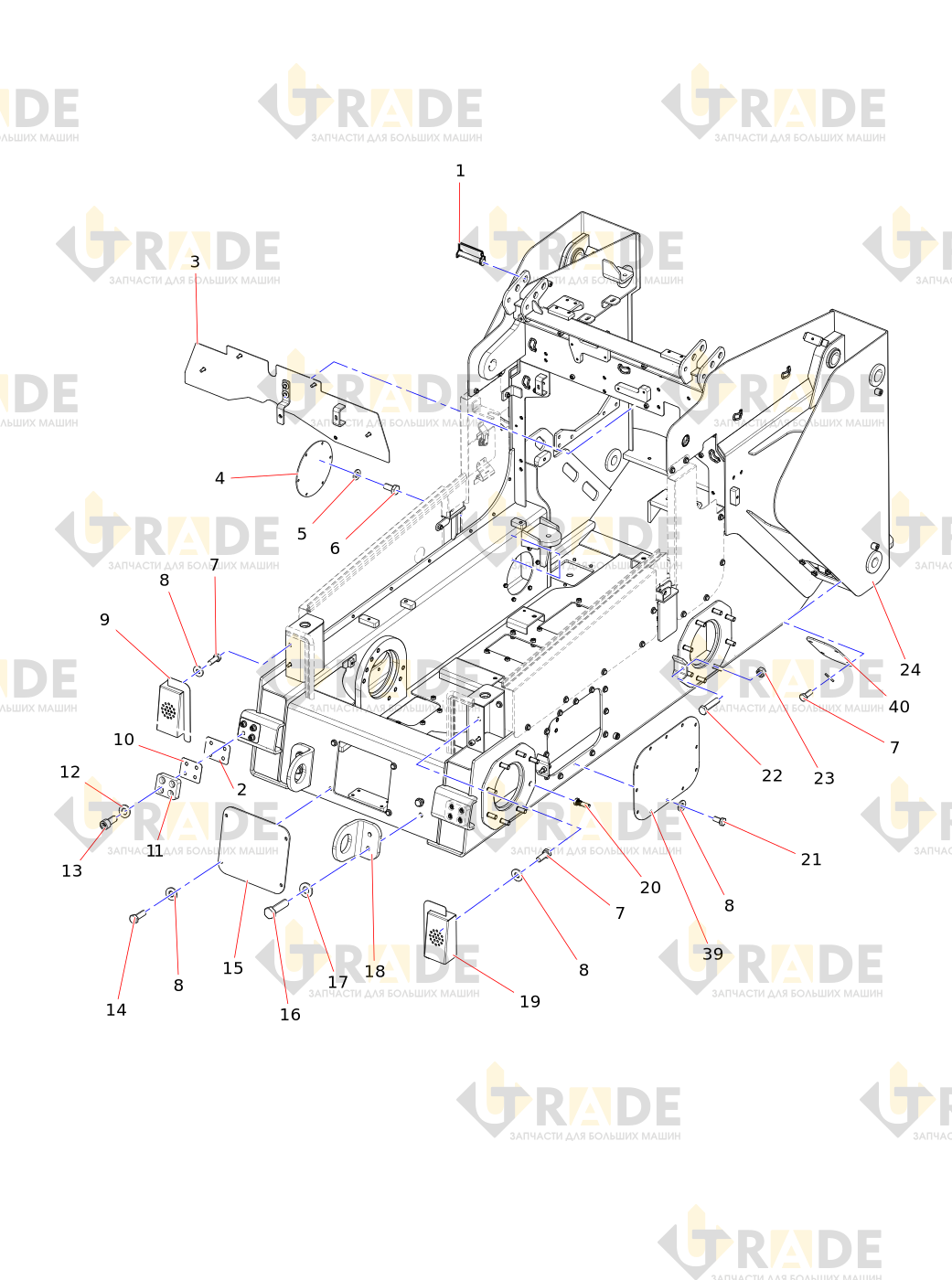

Чертёж узла «Рама в сборе» Sany SS270V
Чертёж узла

Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.

Открыть чертёж в HD

Каталог Sany

Все модели Sany →Погрузчики с бортовым поворотом →

Состав узла

21 из 42
  • Фиксаторная втулка в сбореузел
  • Головка форсунки
  • Перегородка в сбореузел
  • Перекрышка
  • Шайба
  • Болт
  • Болт
  • Шайба
  • корпус правого рожка
  • Головка форсунки
  • буферный блок
  • Шайба
  • Винт
  • Болт
  • Перекрышка
  • Болт
  • Высокопрочная шайба для стальной конструкции
  • подъемная проушина
  • крышка левого рожка
  • Болт
  • Болт

Ещё 21 позиций состава и артикулы — после регистрации.
