Sany SS270V — гидравлическая система хода
Погрузчик с бортовым поворотом· 38 позиций в составе· 1 моделей
Взрыв-схема узла «гидравлическая система хода» Sany SS270V: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.

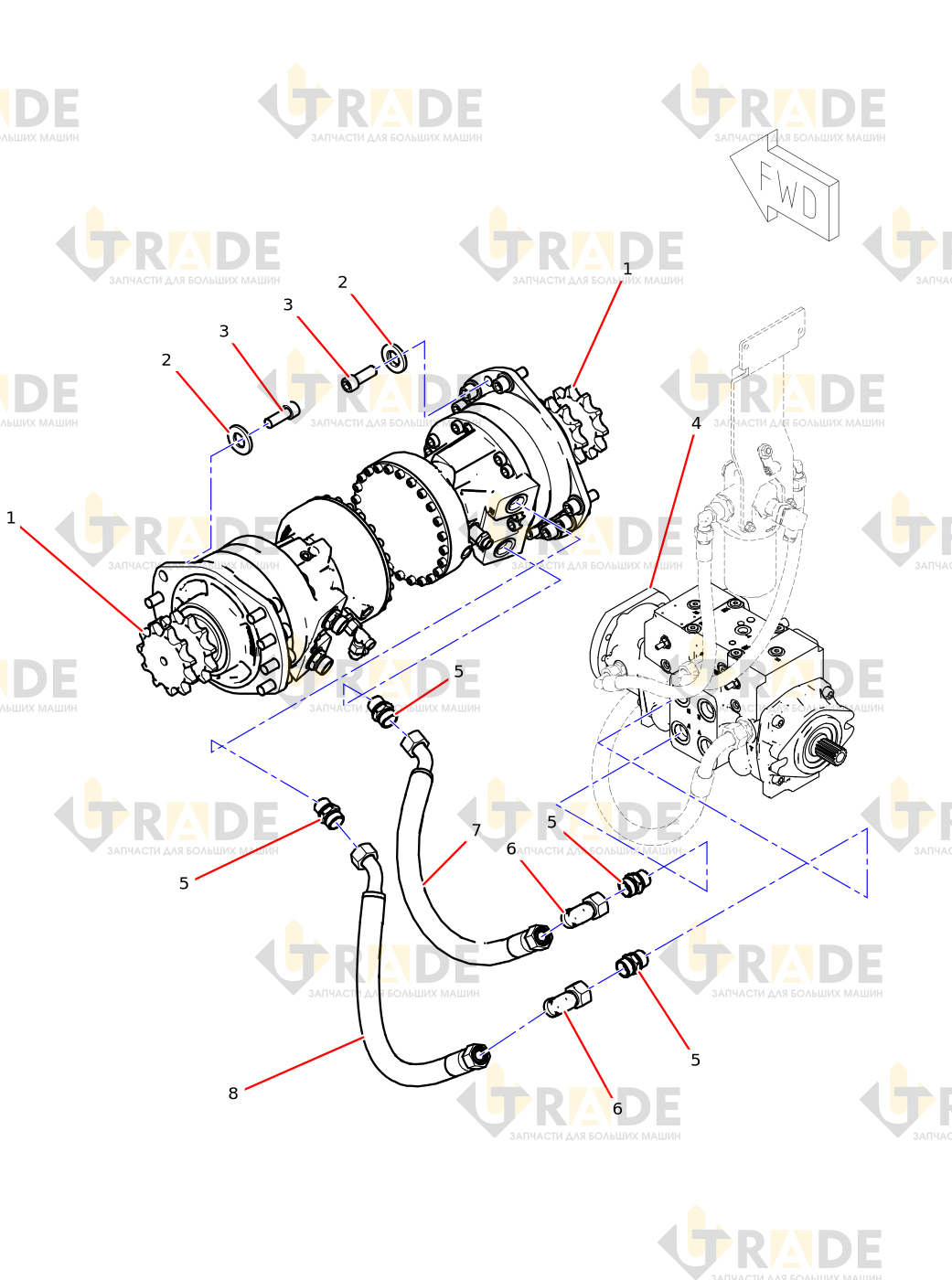

Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
19 из 38- радиальный двигательузел
- Высокопрочная шайба для стальной конструкции
- Винт
- приподнятый сустав
- композитный насос в сбореузел
- Резиновая труба в сборе
- Резиновая труба в сборе
- Прямоугольное комбинированное соединение
- приподнятый сустав
- L-образный комбинированный тройник
- Резиновая труба в сборе
- Резиновая труба в сборе
- Прямоугольное комбинированное соединение
- Резиновая труба в сборе
- приподнятый сустав
- Резиновая труба в сборе
- Торцевое проходное соединение
- резиновый шланг возврата масла в сборе
- Хомут
Ещё 19 позиций состава и артикулы — после регистрации.
ЗарегистрироватьсяПрименяется в моделях
