Sany SS270V — Гидравлическая система радиатора
Погрузчик с бортовым поворотом· 17 позиций в составе· 1 моделей

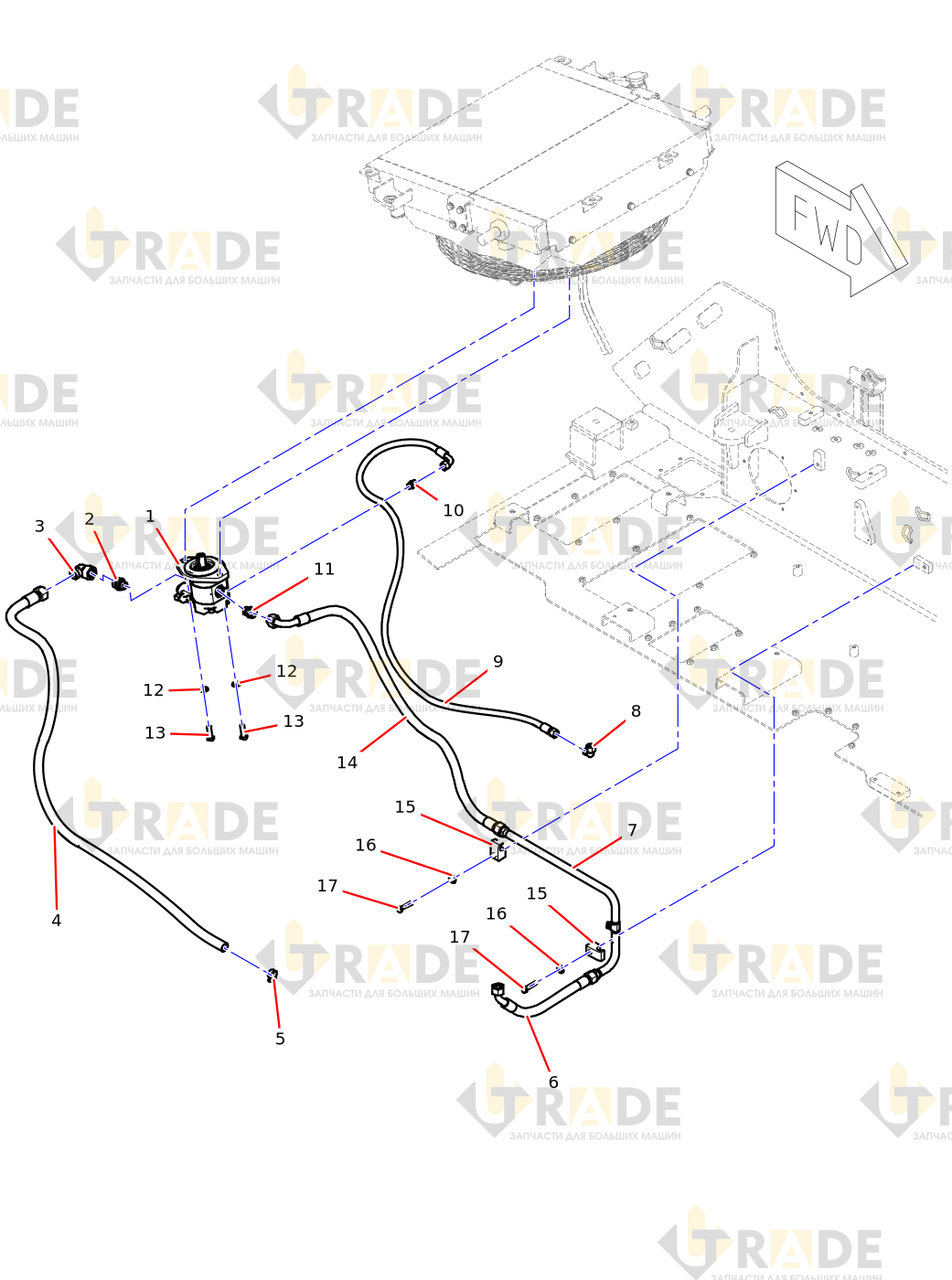

Взрыв-схема узла «Гидравлическая система радиатора» Sany SS270V: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
9 из 17- Мотор-редукторузел
- Торцевое проходное соединение
- Прямоугольное комбинированное соединение
- Резиновый шланг возврата масла в сборе
- Хомут
- Резиновая труба в сборе
- Стальная труба в сборе
- Прямоугольное комбинированное соединение
- Резиновая труба
Ещё 8 позиций состава и артикулы — после регистрации.
