Sany SRT95C — тормозной трубопровод и разъем
Карьерный самосвал· 86 позиций в составе

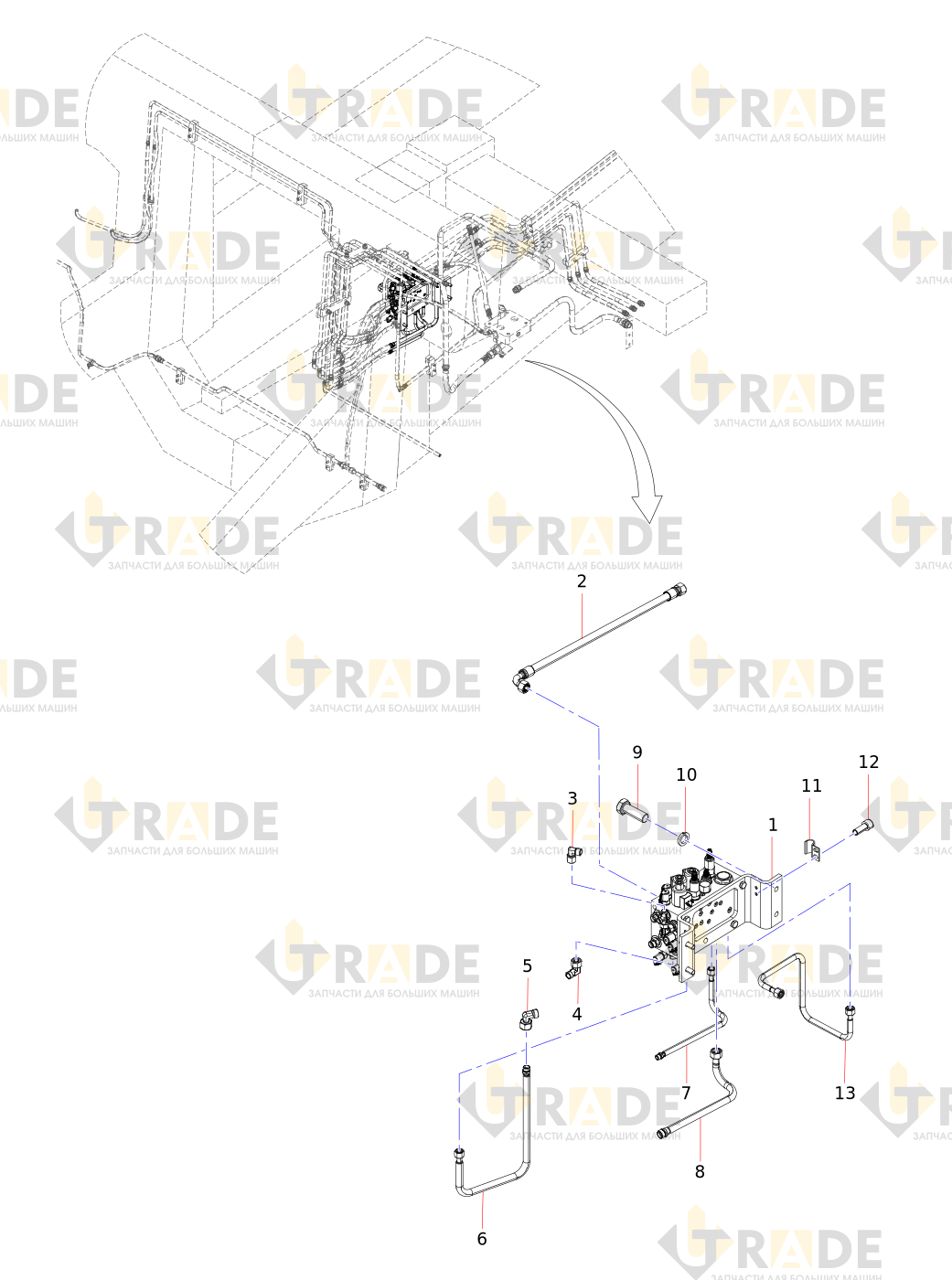

Взрыв-схема узла «тормозной трубопровод и разъем» Sany SRT95C: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
43 из 86- Резиновая труба
- установка блока тормозных клапанов и разъемаузел
- Прямоугольное комбинированное соединение
- Прямоугольное комбинированное соединение
- Прямоугольное комбинированное соединение
- Стальная труба в сборе
- Стальная труба в сборе
- Стальная труба в сборе
- Болт
- Пружинная шайба
- Хомут трубопровода
- Винт
- Стальная труба в сборе
- Болт
- Хомут энергоаккумулятора
- Поршневой аккумуляторузел
- Резиновая подкладка
- Винт
- Стыковое прямое укороченное резьбовое соединение
- Торцевое проходное соединение
- Торцевое проходное соединение
- Зажим для провода
- Винт
- Винт
- Хомут трубопровода
- Резиновая труба
- Стальная труба в сборе
- L-образный комбинированный тройник ELLM22
- Стальная труба в сборе
- Винт
- Шайба
- Держатель трубного хомута
- Хомут трубопровода
- Стальная труба в сборе
- Стальная труба в сборе
- Гайка
- Стальная труба в сборе
- Стальная труба в сборе
- Стальная труба в сборе
- Винт
- Торцевое проходное соединение
- Хомут трубопровода
- установка соединения тормозной шунтирующий блокузел
Ещё 43 позиций состава и артикулы — после регистрации.
