Sany SRT95C — Компоненты рамы
Карьерный самосвал· 94 позиций в составе
Взрыв-схема узла «Компоненты рамы» Sany SRT95C: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.

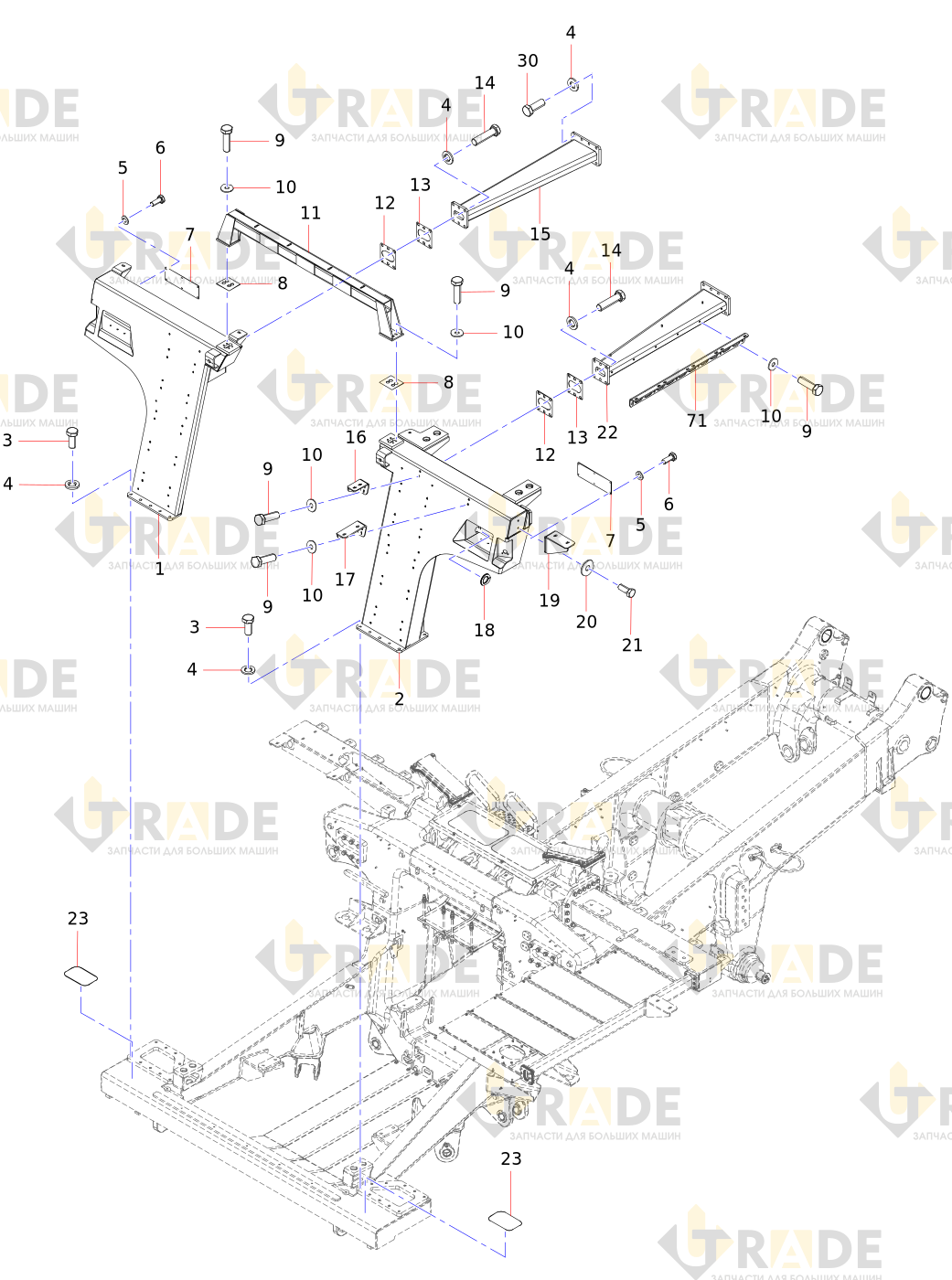

Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
47 из 94- Правая передняя опора
- Левая передняя опора
- Высокопрочная шайба для стальной конструкции
- Болт
- Шайба
- Болт
- Перекрышка
- Регулировочная прокладка
- Болт
- Шайба
- Горизонтальная рулевая тяга в сборе
- Прокладка для регулировки зазора
- Прокладка для регулировки зазора
- Болт
- Правая продольная тяговая штанга
- Монтажное сиденье на малой платформе
- Подъемный цилиндр лопаты
- Монтажное сиденье на малой платформе
- Болт
- Шайба
- Левая дорожка монтажное сиденье
- Левая продольная тяговая штанга
- Высокопрочная шайба для стальной конструкции
- Болт
- Противоскользящая наклейка
- Болт M30×180GB5782 класс 10.9
- Болт
- Шайба
- Продольная тяга с наружной стороны
- Болт
- Задняя дорожка
- Болт
- Болт
- Болт
- Защита двигателя
- Болт
- Задняя поперечная тяговая балка
- Болт
- Болт
- Гайка
- Высокопрочная шайба для стальной конструкции
- Гайка
- Защитная рама
- Болт
- Нижняя защитная пластина задней части кабины
- Передняя нижняя защитная пластина кабины
- Гильза
Ещё 47 позиций состава и артикулы — после регистрации.
