Sany SRT95C — монтаж трубопровода охлаждения трансмиссии
Карьерный самосвал· 48 позиций в составе

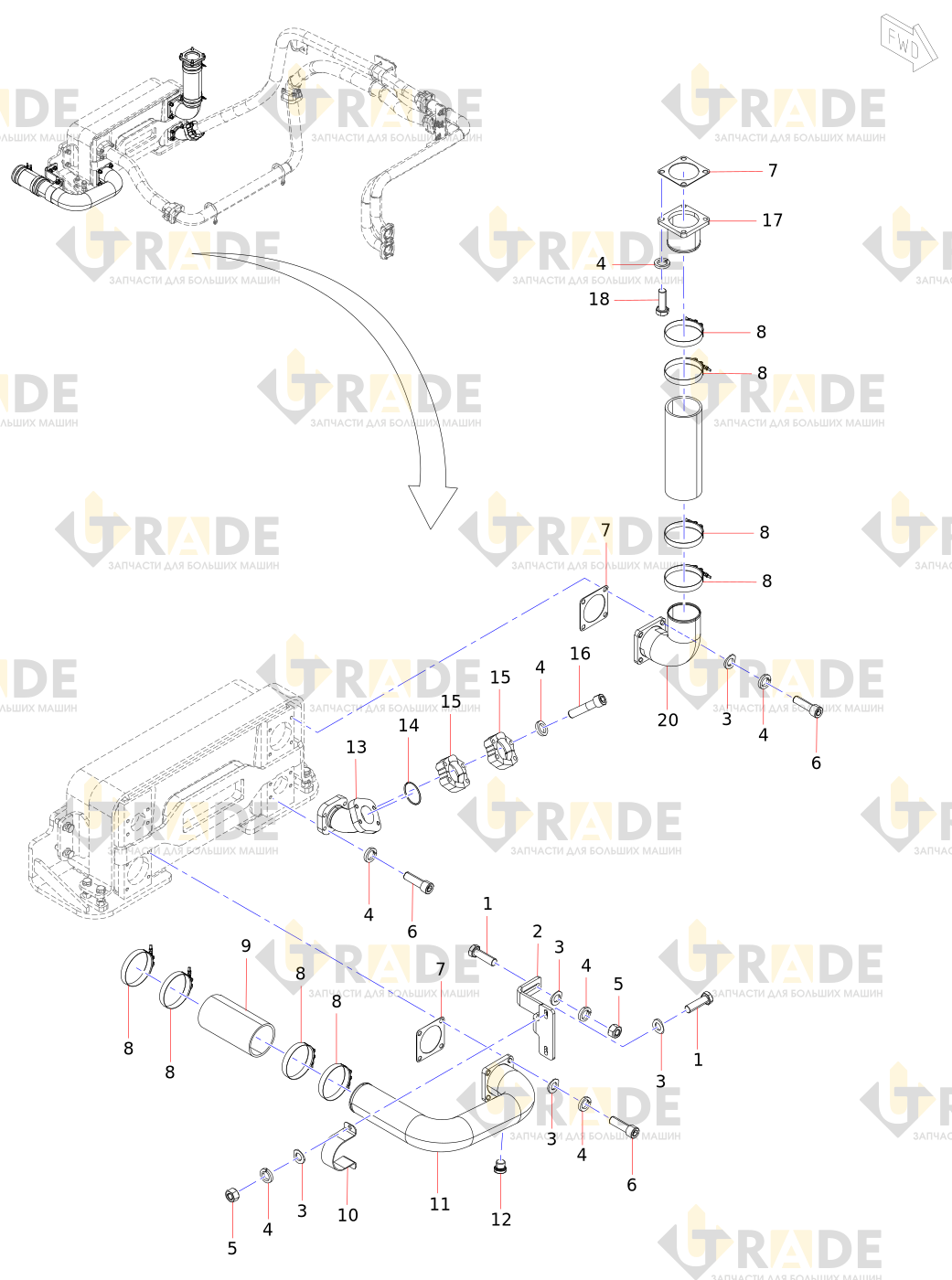

Взрыв-схема узла «монтаж трубопровода охлаждения трансмиссии» Sany SRT95C: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
24 из 48- Болт
- Опорная пластина
- Шайба
- Пружинная шайба
- Гайка
- Винт
- уплотнительная прокладка
- Хомут трубопровода
- Пружинный хомут T-образный
- силиконовая трубка
- сборка стальной трубы для выпуска воды
- Стальная труба в сборе
- Пробка
- О-образное кольцо
- Разъемный фланец
- Винт
- Болт
- компонент трубы 3
- водозаборная стальная труба в сборе
- Нажимная планка
- резиновая доска
- резиновая доска
- правый монтажный кронштейн
- Гайка
Ещё 24 позиций состава и артикулы — после регистрации.
